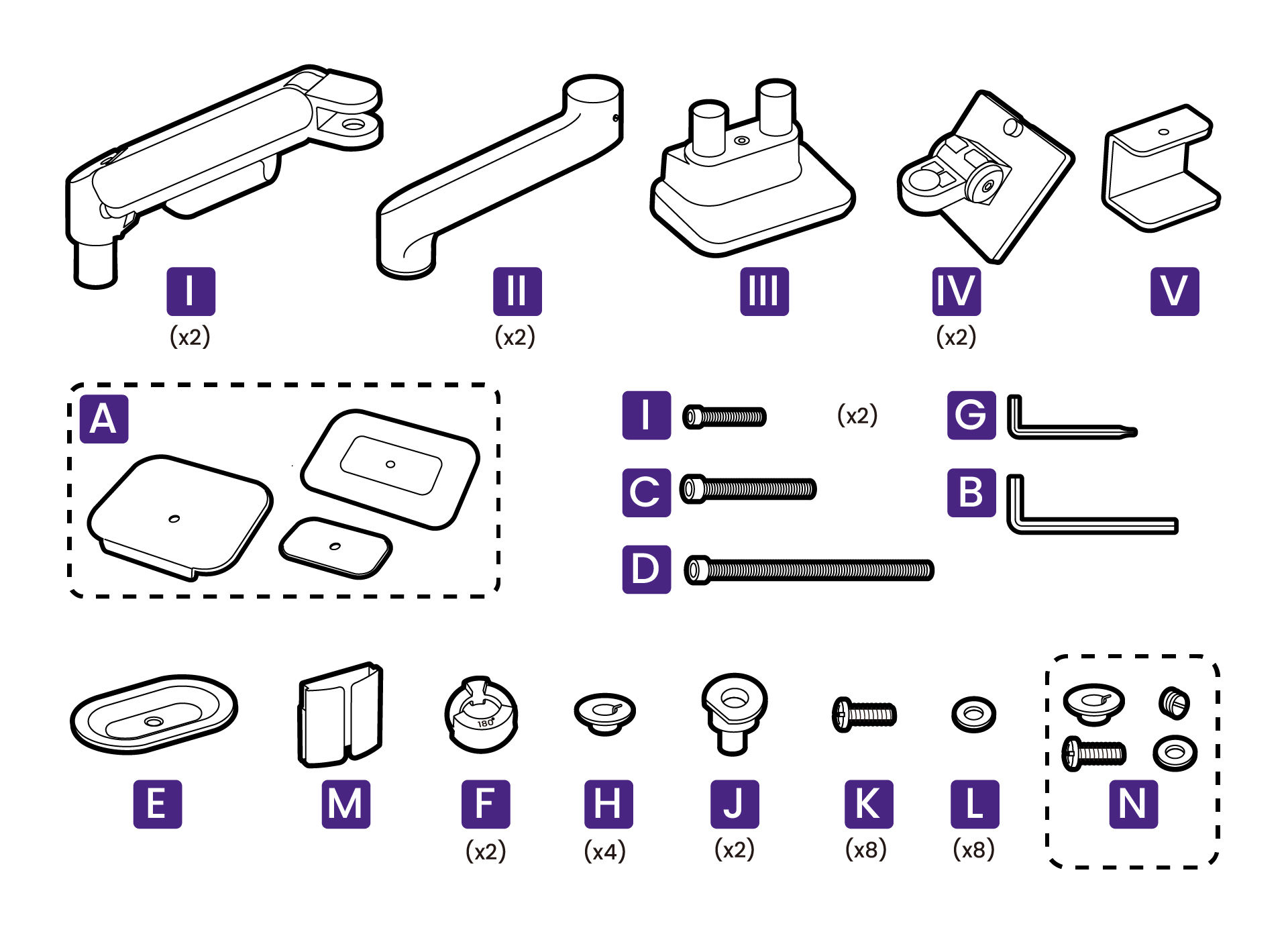

I. Brazo superior x 2｜II. Brazo inferior x 2｜III. Base de montaje
IV. Soporte de pantalla x 2｜V. Abrazadera en C
A. Placas de refuerzo y almohadilla acolchada｜B. Llave Allen de 6 mm｜C. Tornillo para abrazadera x 1 (M8 x 50)
D. Tornillo para pasacables x 1 (M8 x 130)｜E. Placa de abrazadera｜F. Retenedor (tope de rotación) x 2
G. Llave Allen de 4 mm｜H. Arandela de bisagra x 4｜I. Tornillo de bisagra x 2
J. Junta de bisagra x 2｜K. Tornillo x 8 (M4 x 12)｜L. Arandela x 8 (D5)
M. Clip para cables｜N. Piezas de repuesto
Note
Las imágenes mostradas aquí pueden diferir del contenido real y del producto suministrado para su región.
Descripción del producto
Contenido
1. Opciones de montaje
2. Protección del escritorio (recomendado)
3-A. Instalación de la base de montaje - Abrazadera
3-B. Instalación de la base de montaje - Pasamuros
4. Instalación del brazo inferior
5. Instalación del soporte de pantalla y brazo superior
6. Instalación de un monitor
7. Gestión de cables (opcional)
Ajustes de tensión
1. Opciones de montaje
A. Abrazadera
B. Pasacables

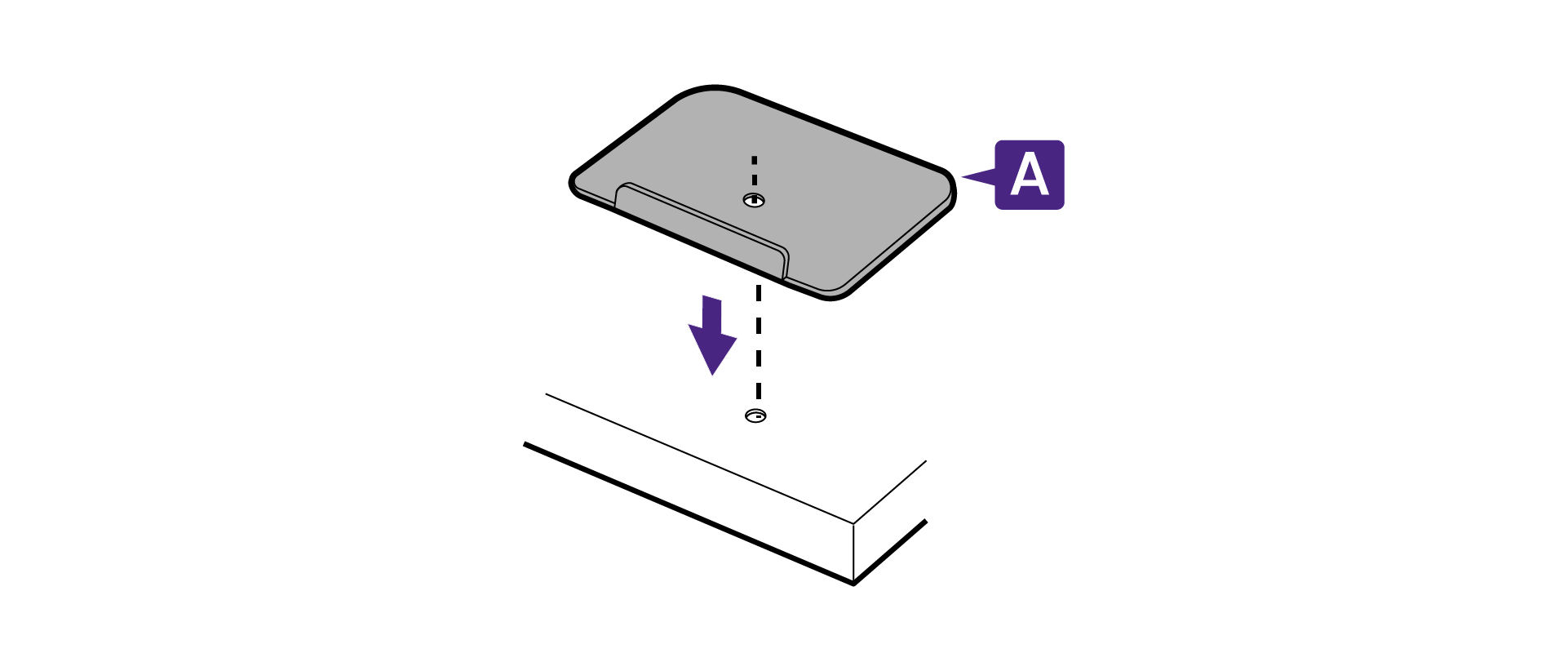

2. Protección del escritorio (recomendado)
Recomendado para mesas de vidrio o frágiles. Use placas de refuerzo para proteger las mesas y mejorar la estabilidad.
A. Abrazadera
B. Pasamuros
3-A. Instalación de la base de montaje - Abrazadera
1.
2.
Ajusta el tornillo hasta la mitad.
3.
4.
Mantén las partes con cuidado y evita que caigan.
5.
6.
Apriete el tornillo.
3-B. Instalación de la base de montaje - Pasamuros
1.

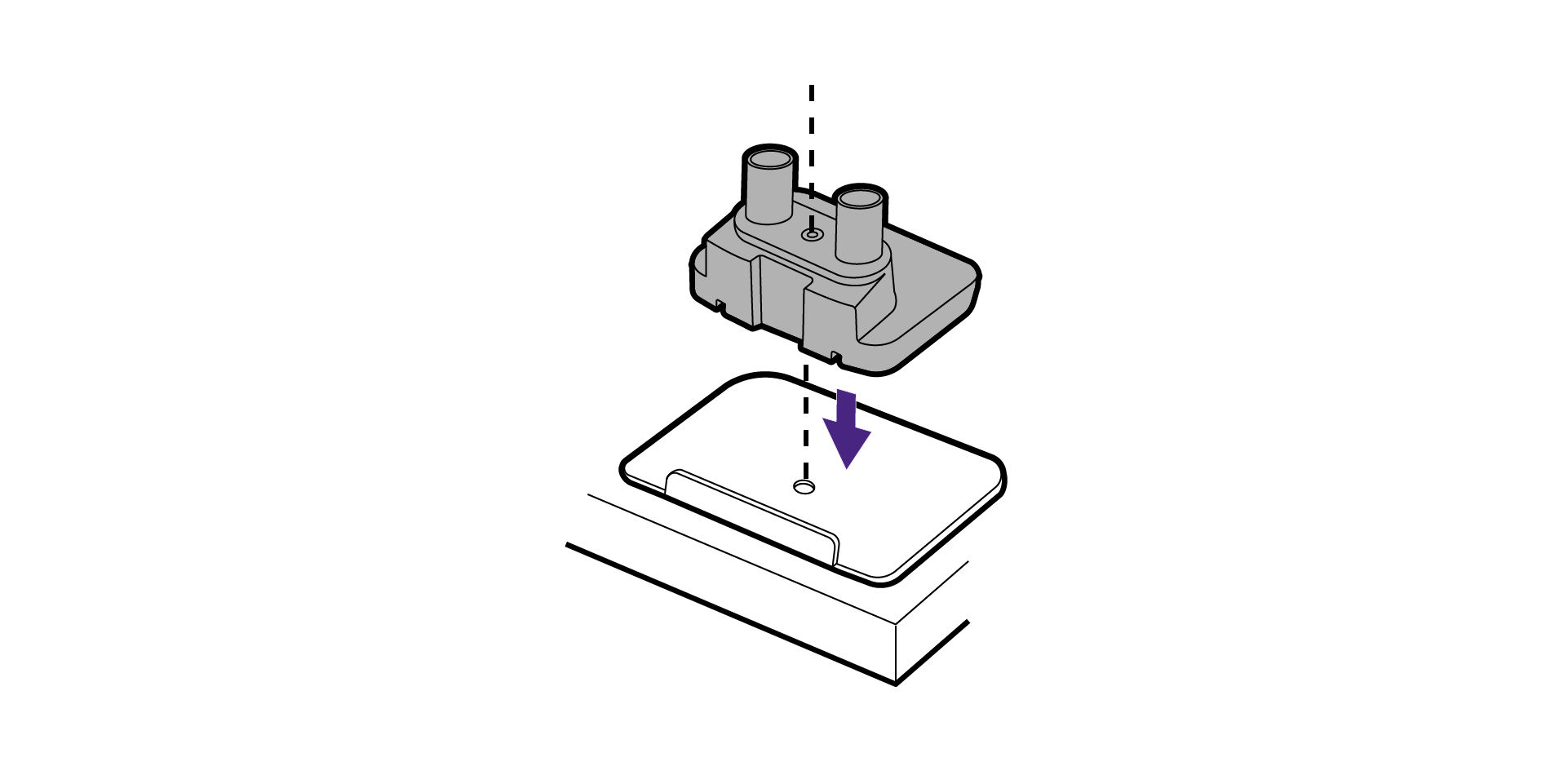

Alinea los agujeros correctamente.
2.

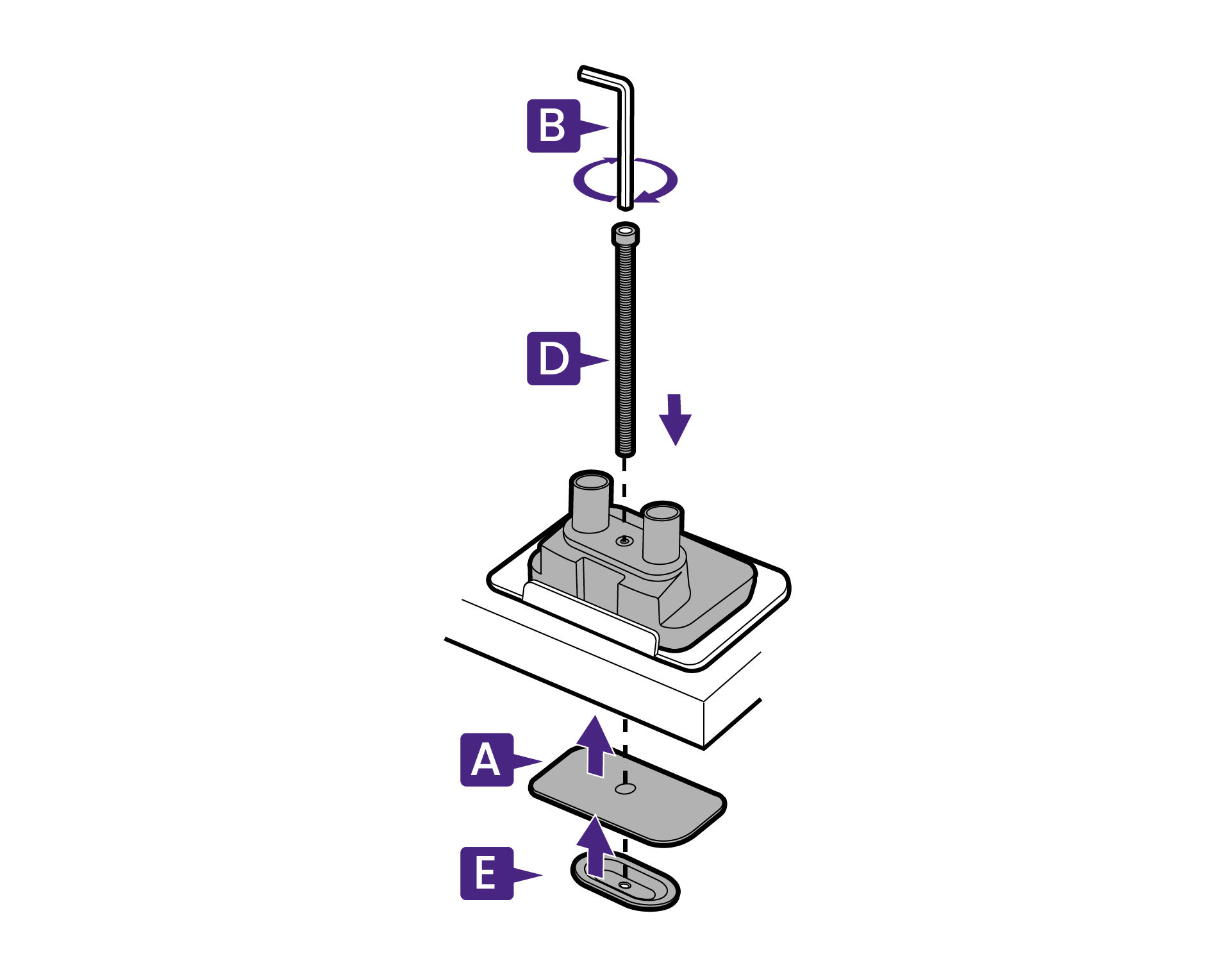

3.
Aprieta el tornillo.

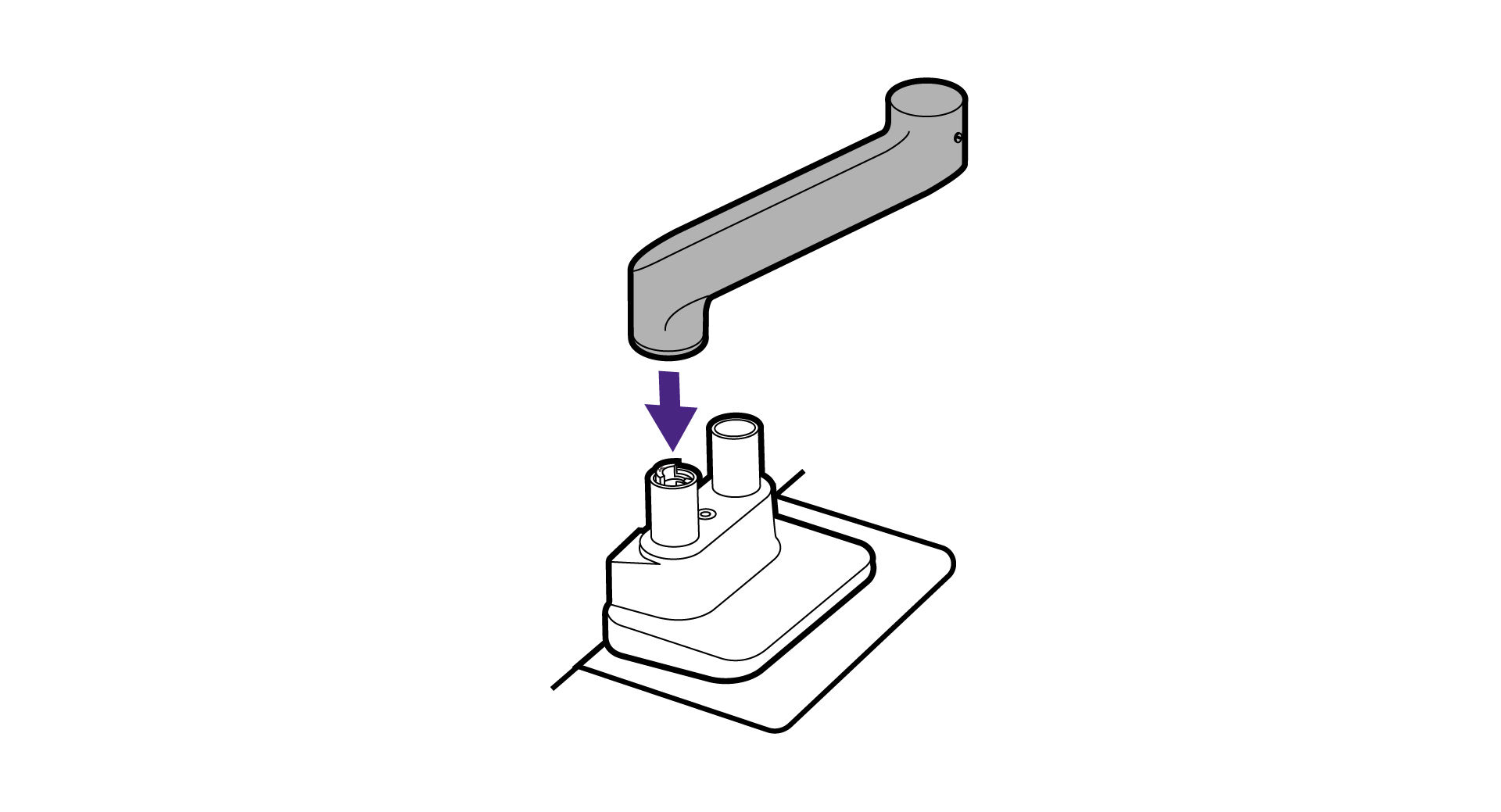

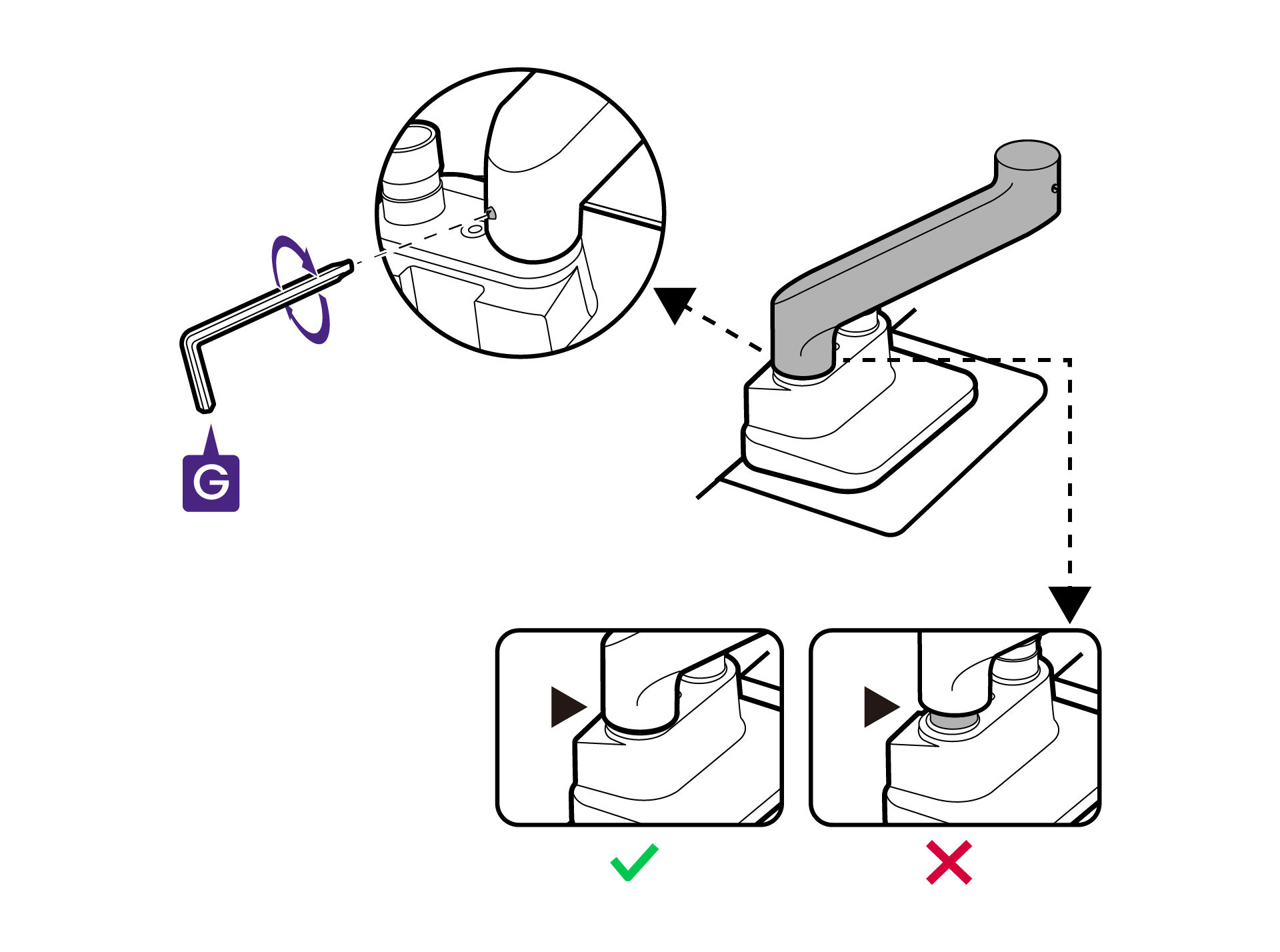

4. Instalación del brazo inferior
1.
2.
3.
No aprietes en exceso el tornillo.

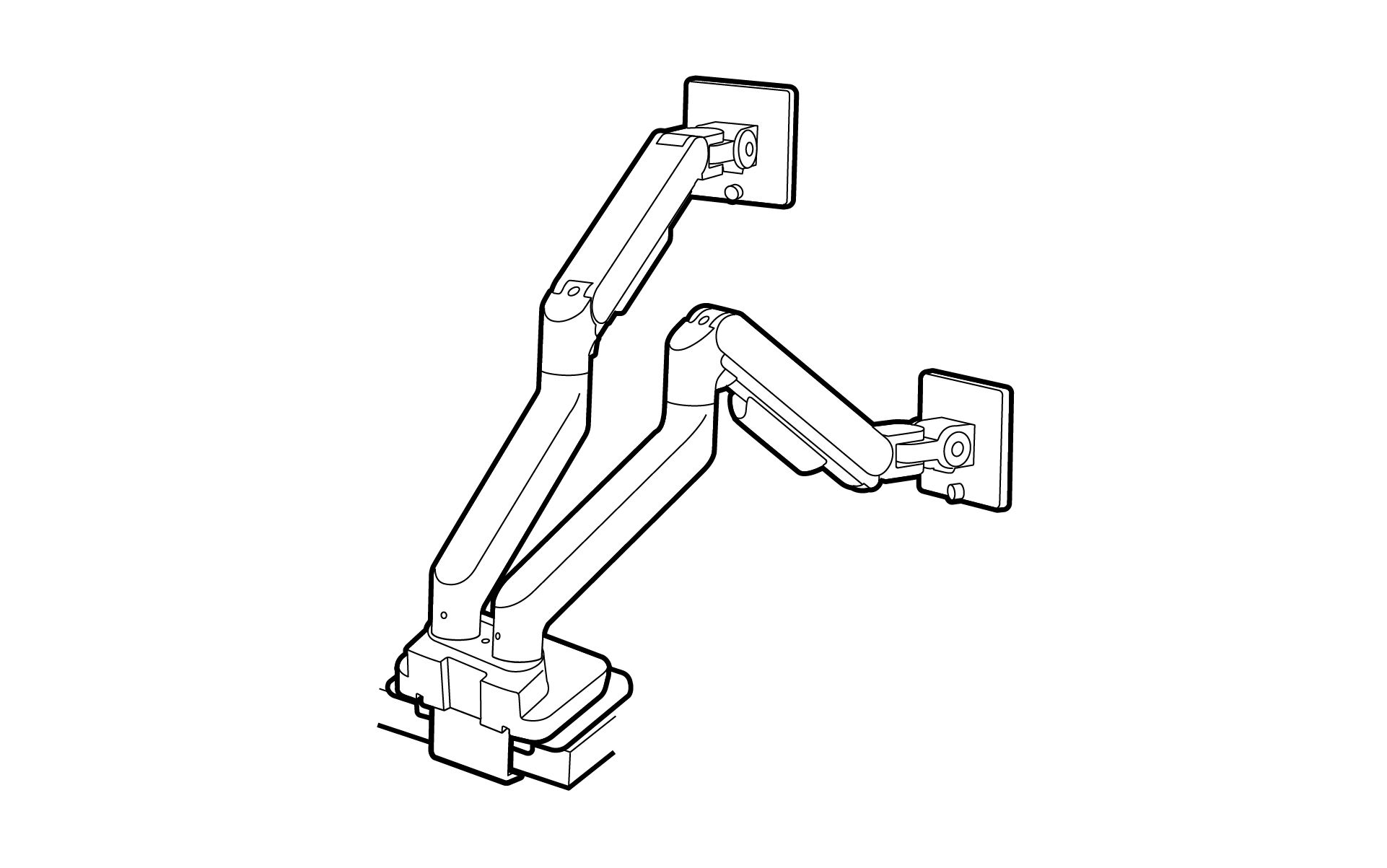

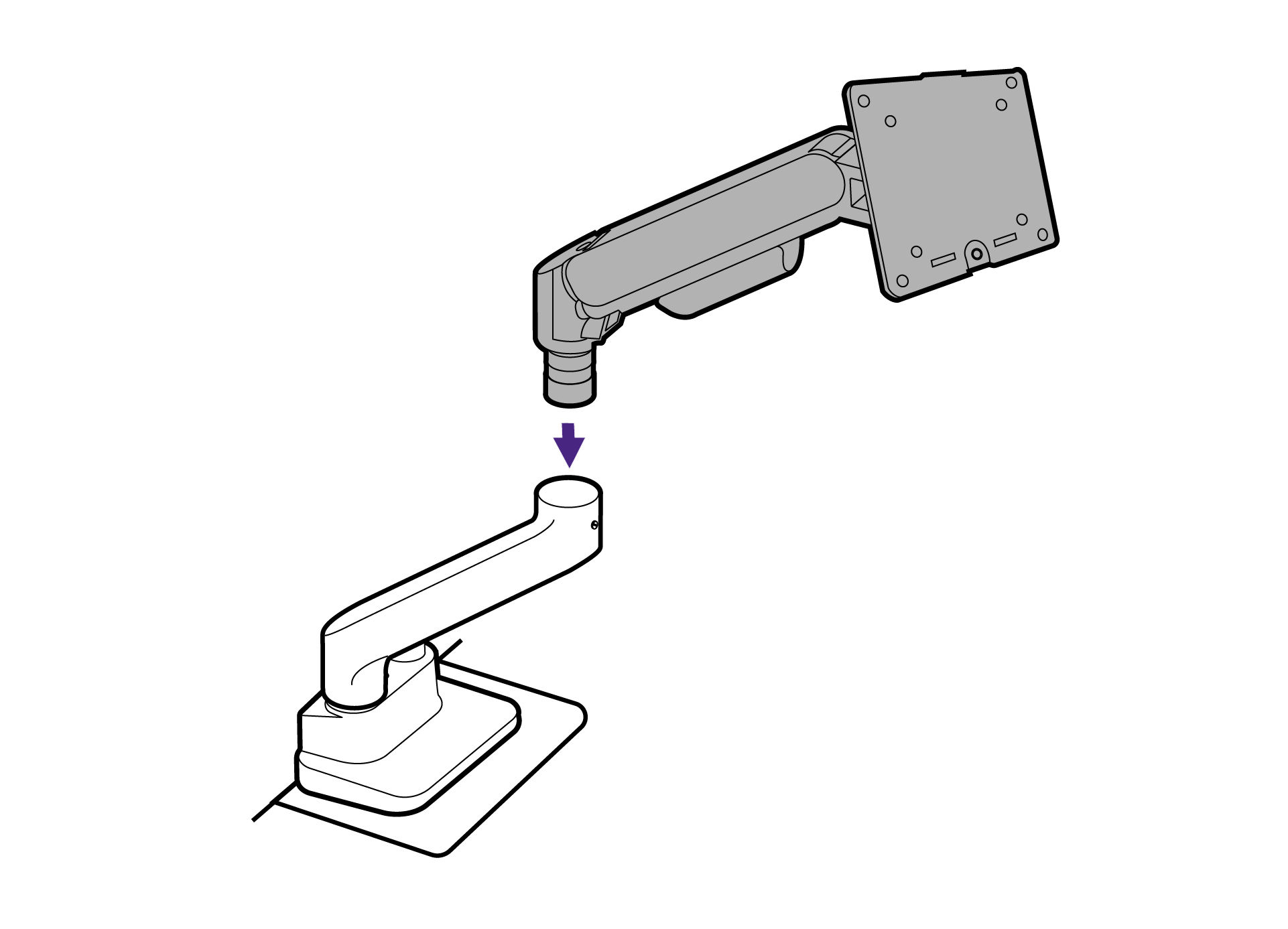

5. Instalación del soporte de pantalla y brazo superior
1.
2.
Alinea los agujeros correctamente.
3.
4.
5.
6.

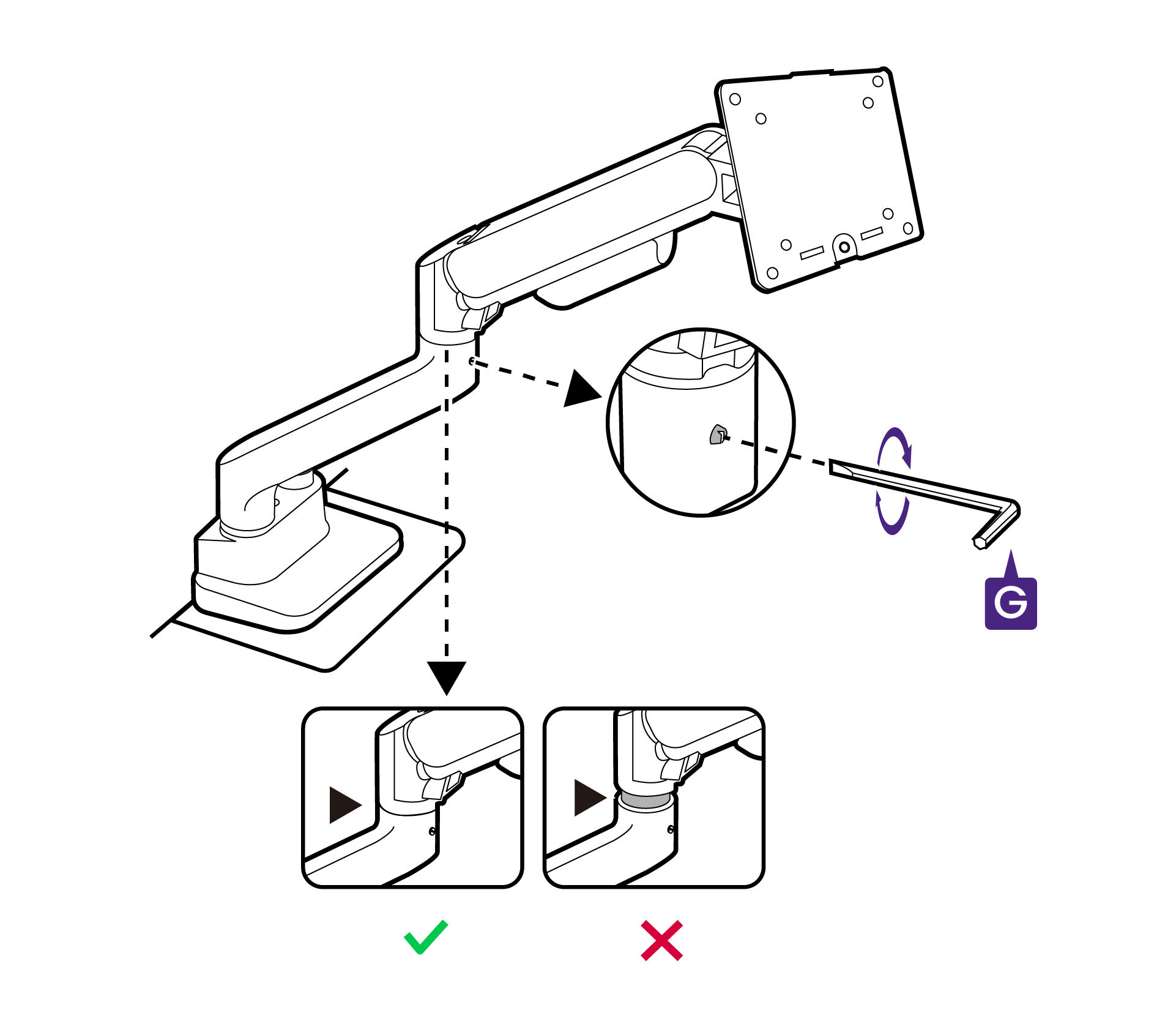

No apriete demasiado el tornillo.
7.
8.
6. Instalación de un monitor
1.
2.
Asegure los tornillos y las arandelas con un destornillador de punta cruzada (no incluido en el paquete).
3.

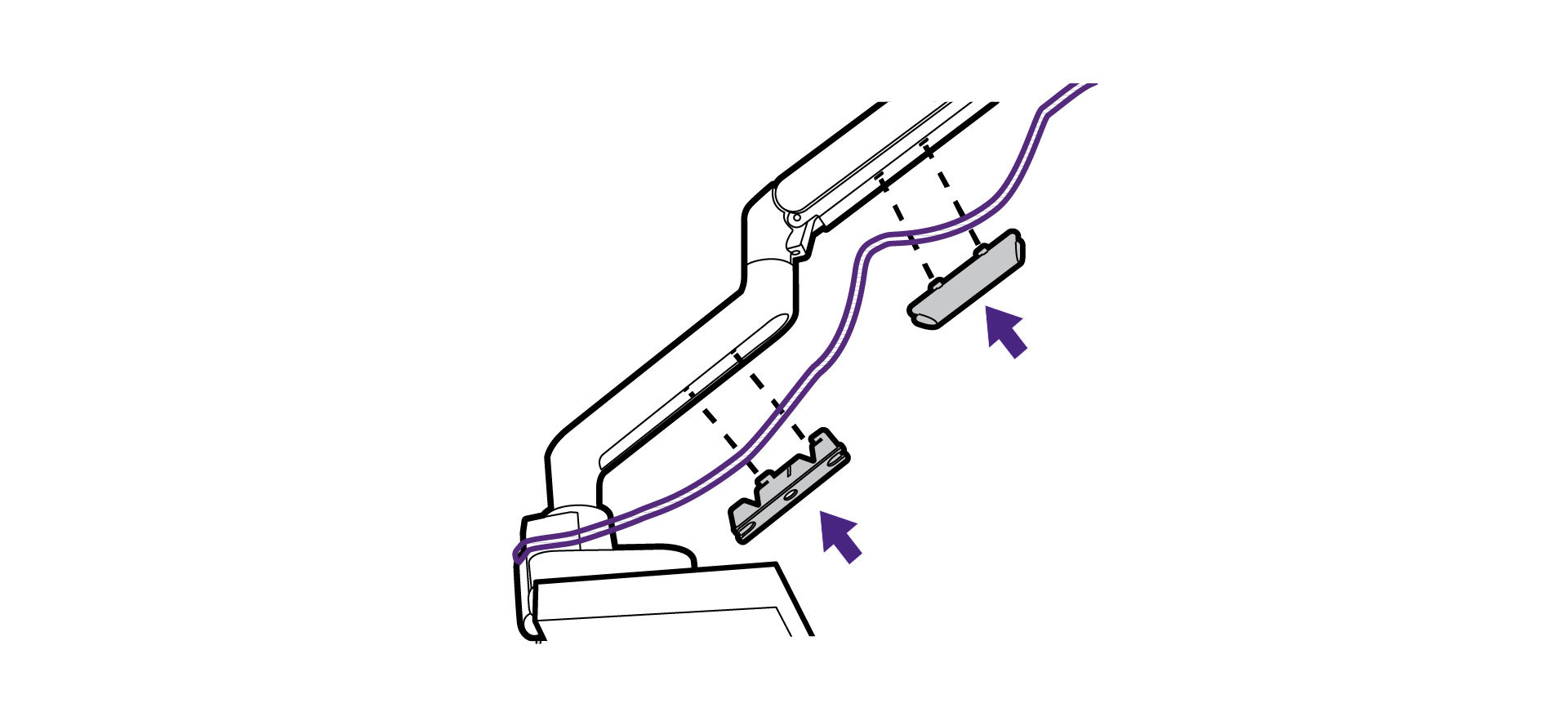

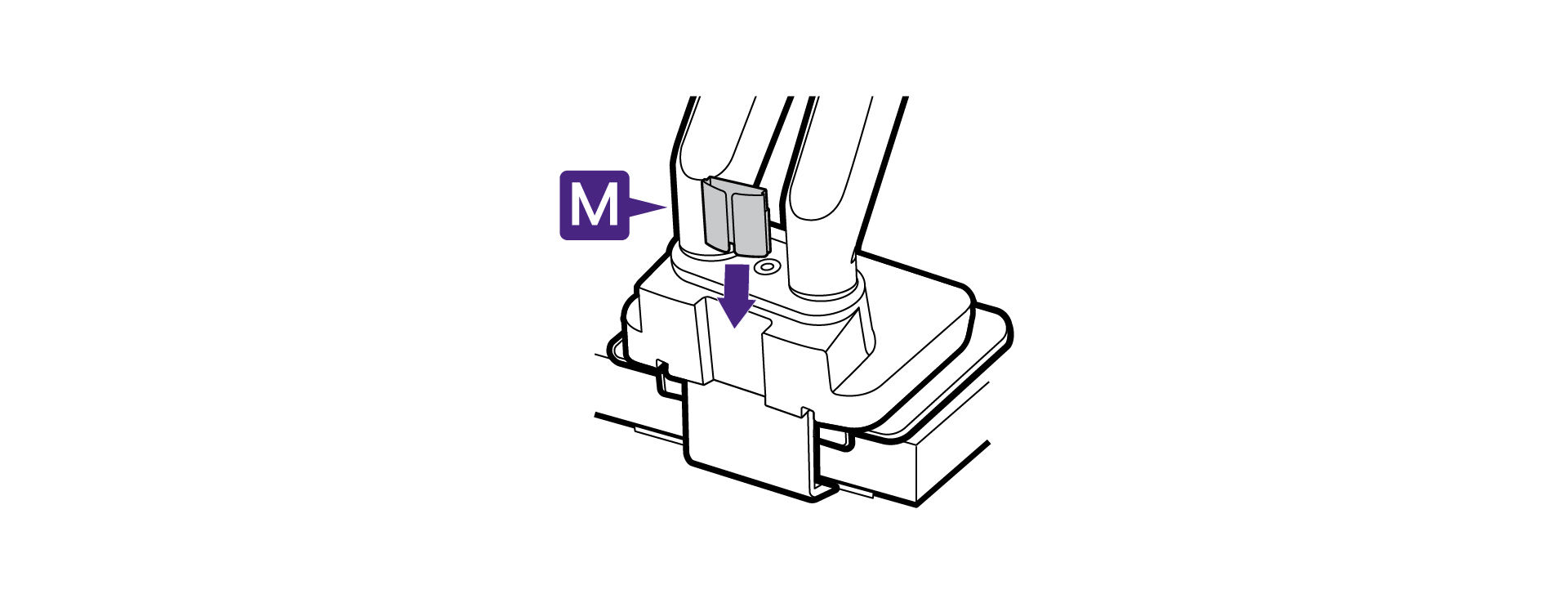

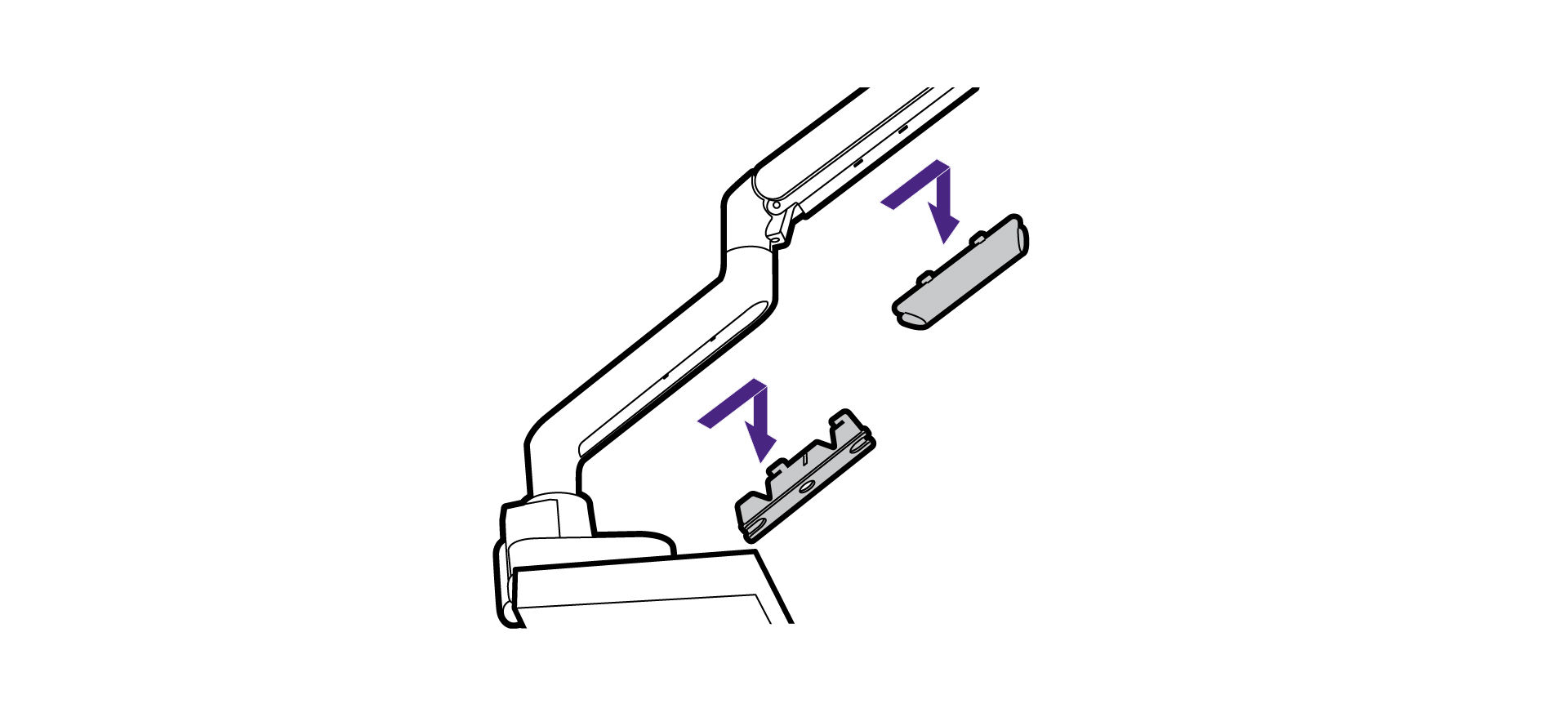

7. Gestión de cables (opcional)
1.
2.
3.

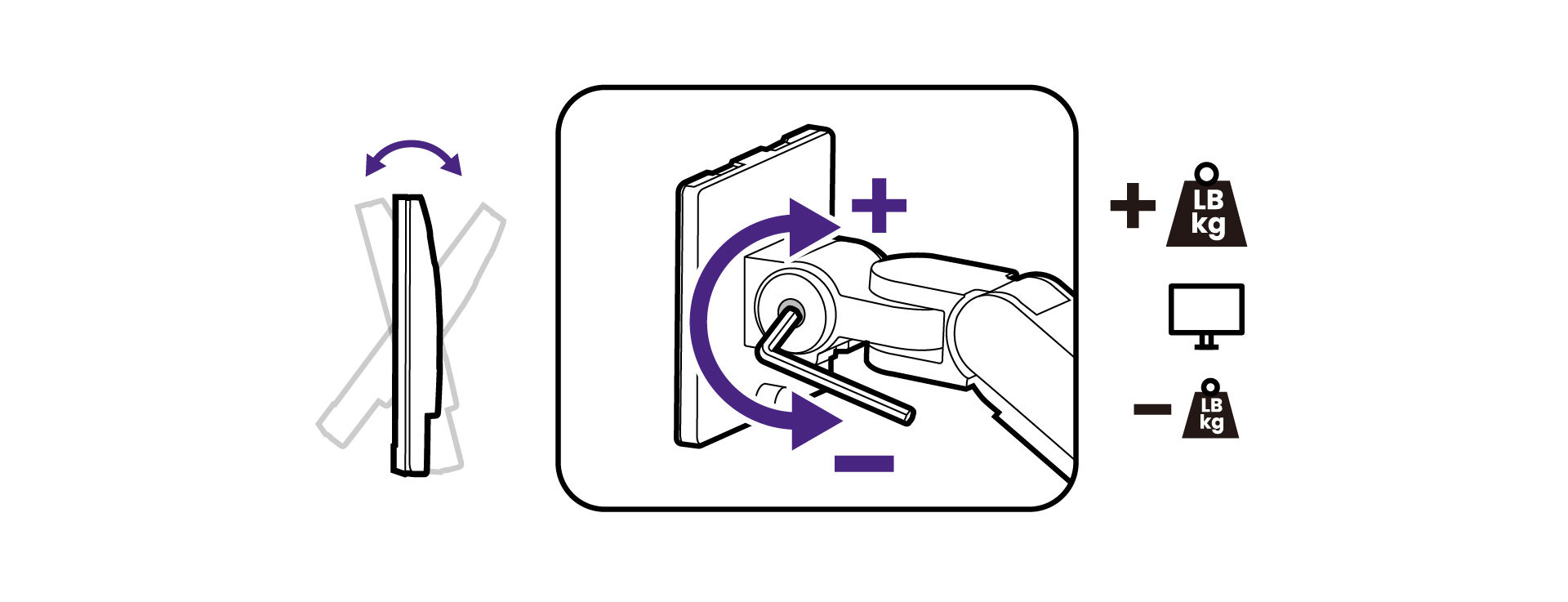

Ajustes de tensión
Intenta levantar, bajar o inclinar el monitor. Si no se mantiene a la altura/ángulo preferido, haz ajustes como se ilustra.
