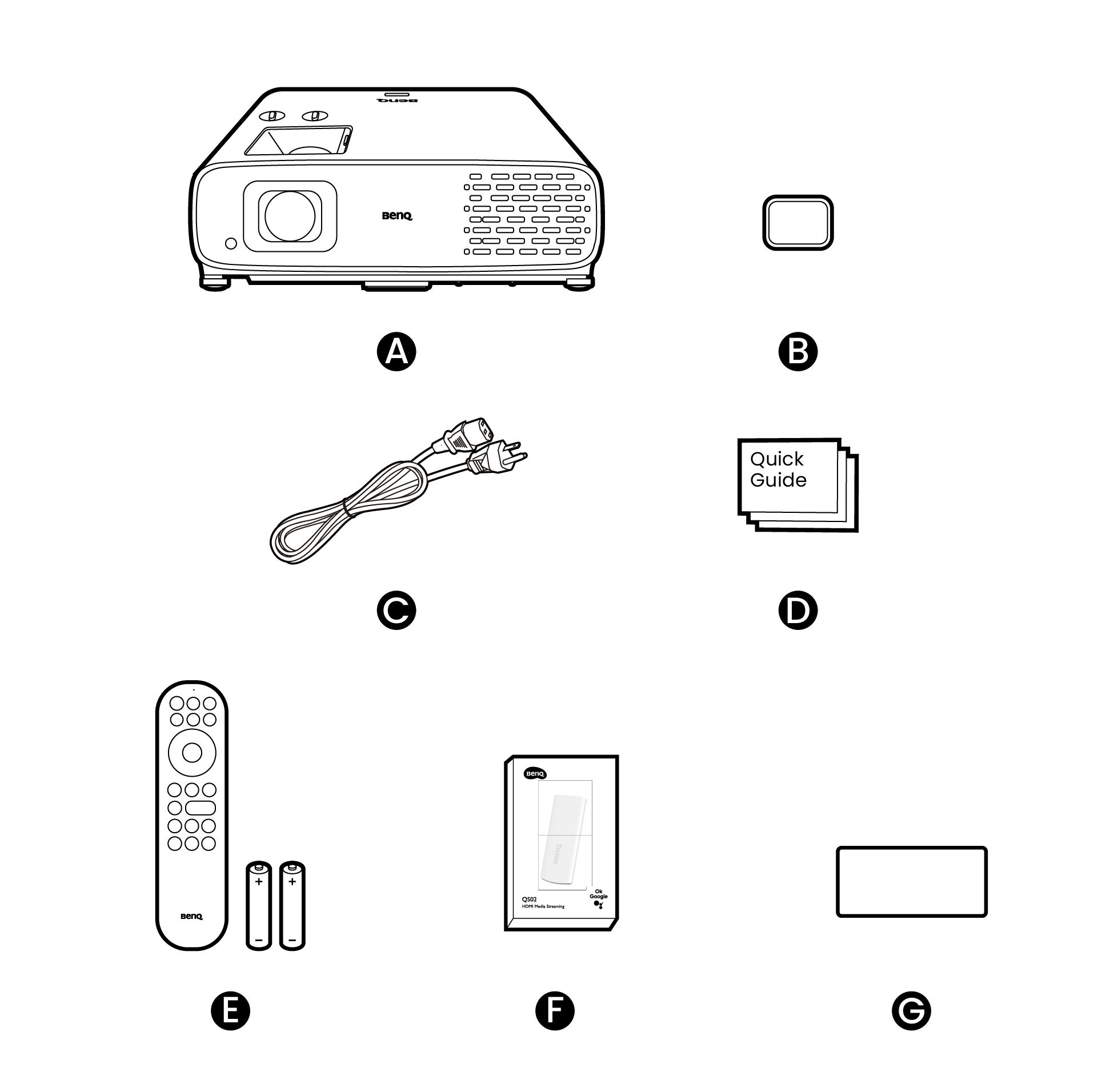

A. Projektorius|B. Lęšio dangtelis (iš anksto įdiegtas)

C. Maitinimo laidas|D. Naudotojo dokumentai

E. Nuotolinio valdymo pultas (baterijų prieinamumas gali skirtis pagal regioną)|F. QS02 (prieinamumas skiriasi pagal regioną)|G. Kalibracijos ataskaita

PRJ_W4100i_online QSG_JJ
PRJ_W4100i_online QSG_JJ

Note

Pateiktos nuotraukos gali skirtis nuo tikro turinio ir produkto, pateikto jūsų regionui.

Content
Nustatymas
Vaizdo koregavimai
Montavimas ant lubų
Įvesties pasirinkimas
Optinis ekrano pritaikymas
Nustatymas
Vaizdo koregavimai
Montavimas ant lubų
Įvesties pasirinkimas
Optinis ekrano pritaikymas

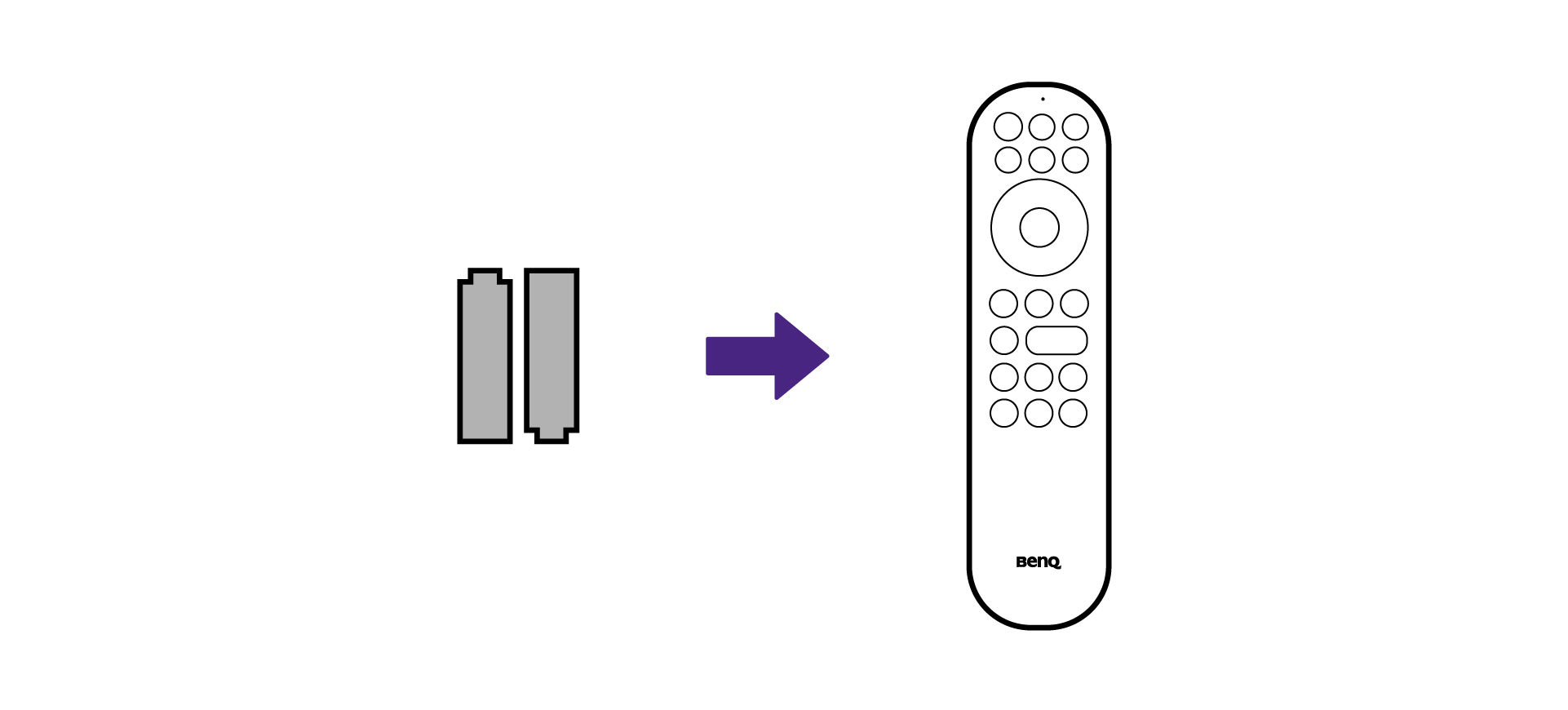

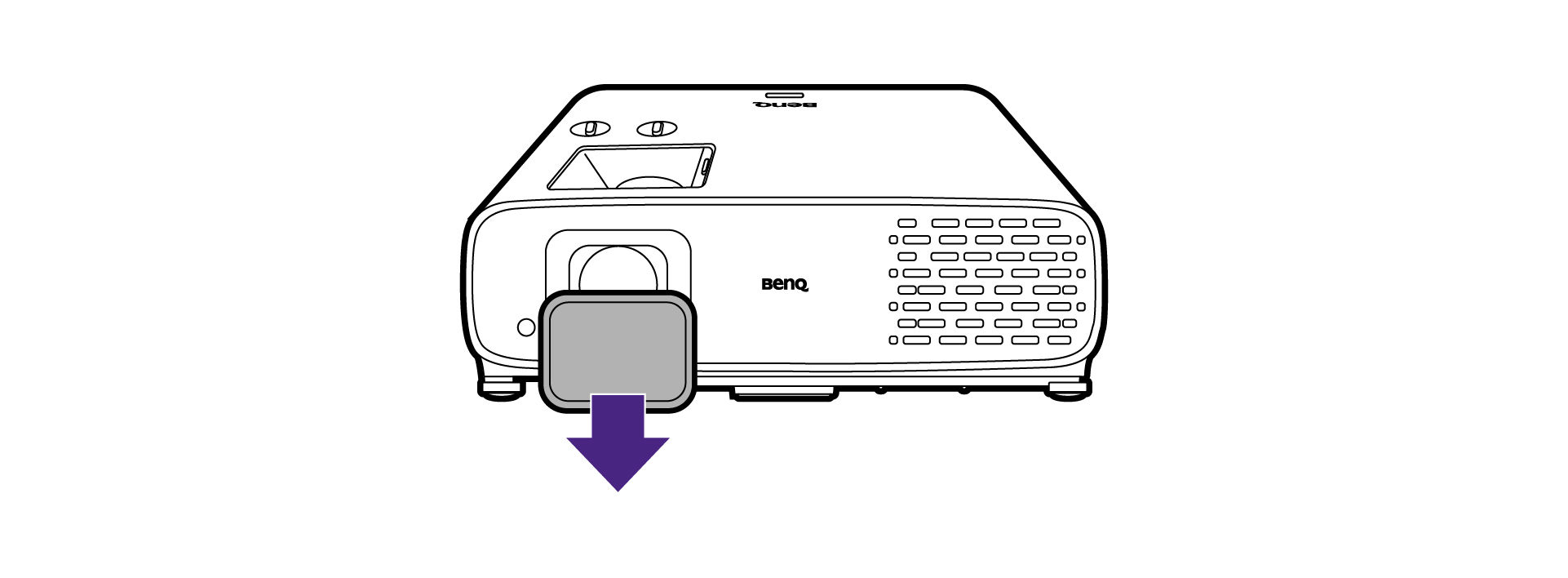

Nustatymas

1.

PRJ_W4100i_online QSG_JJ
PRJ_W4100i_online QSG_JJ

2.

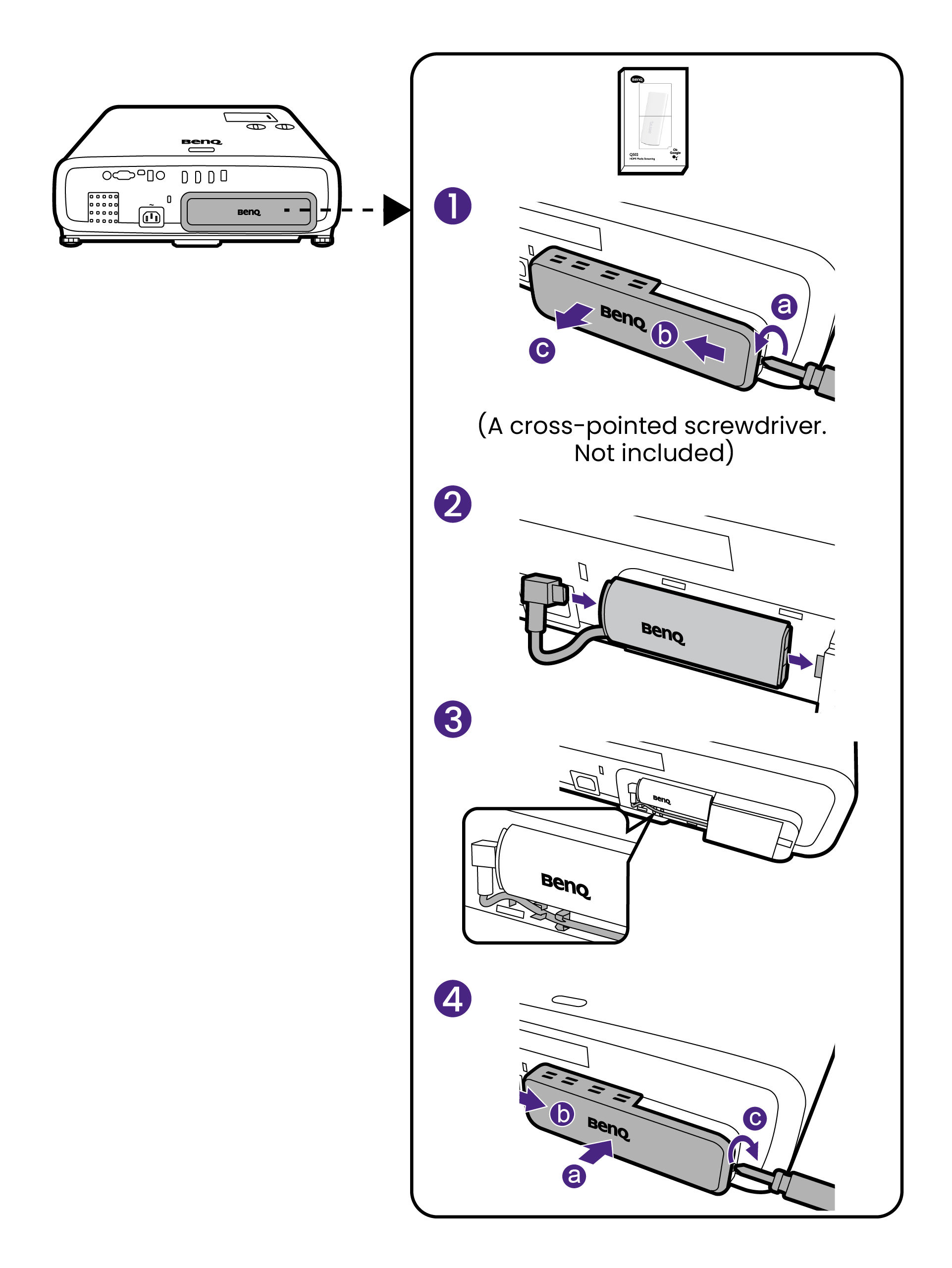

(Reikalingas modeliams su QS02 Android TV raktais)

Naudokite kryžminių galų atsuktuvą. Neįtrauktas.

PRJ_W4100i_online QSG_JJ
PRJ_W4100i_online QSG_JJ

3.

PRJ_W4100i_online QSG_JJ
PRJ_W4100i_online QSG_JJ

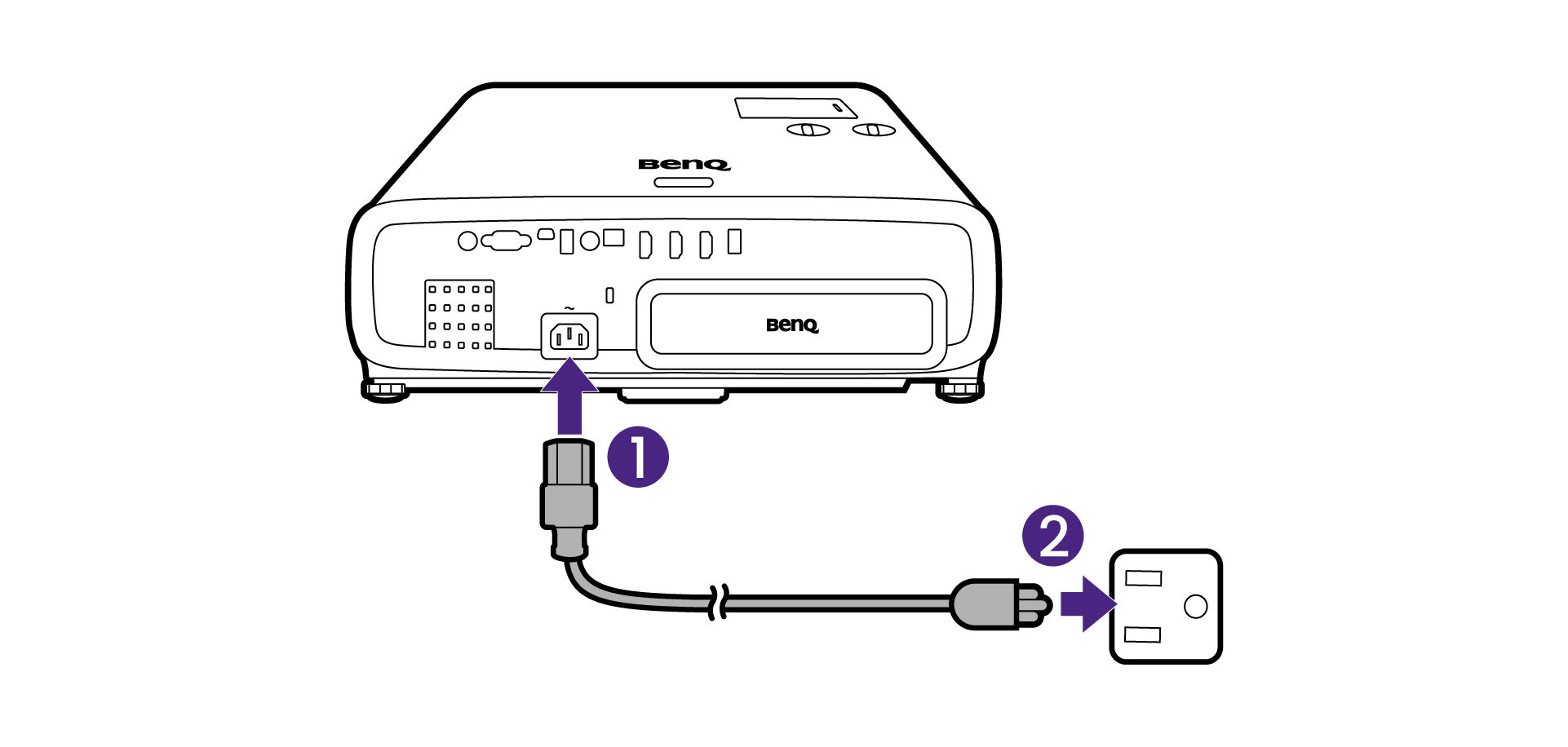

4.

PRJ_W4100i_online QSG_JJ
PRJ_W4100i_online QSG_JJ

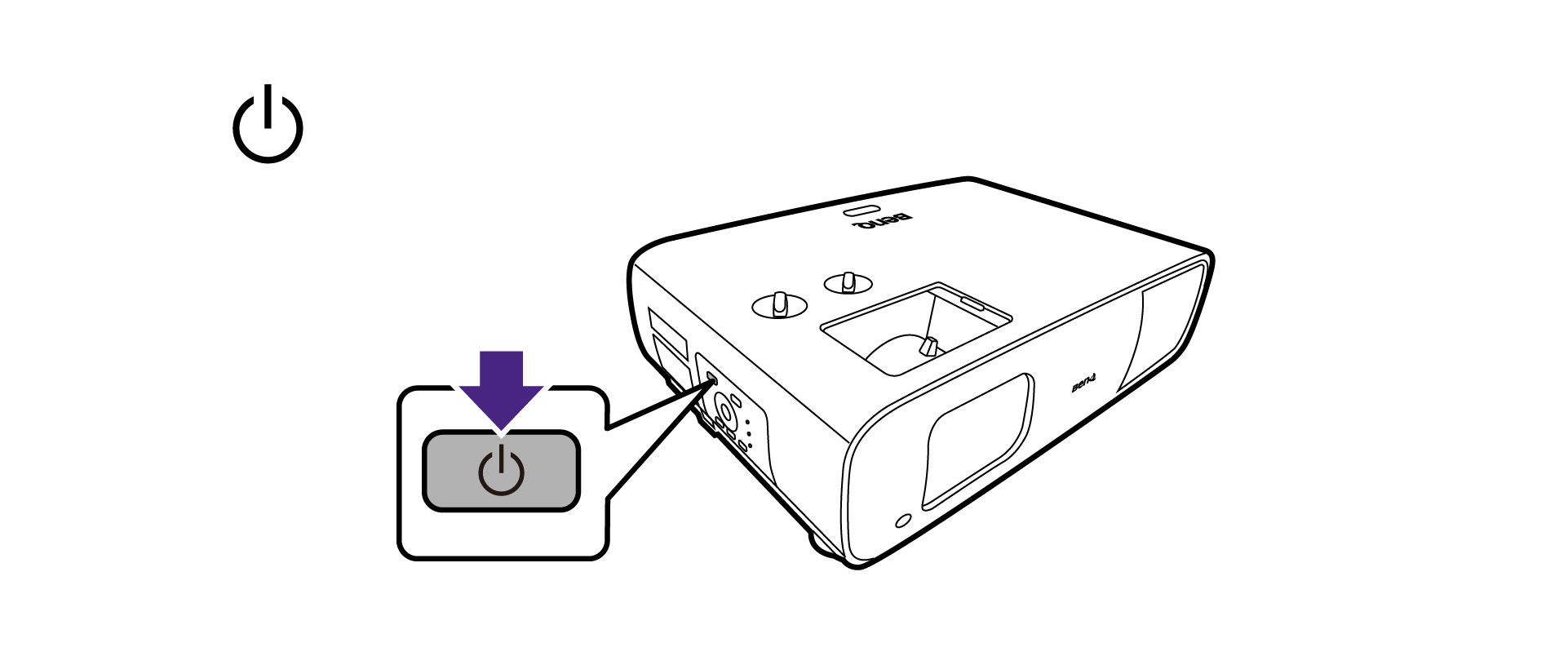

5.

PRJ_W4100i_online QSG_JJ
PRJ_W4100i_online QSG_JJ

6.

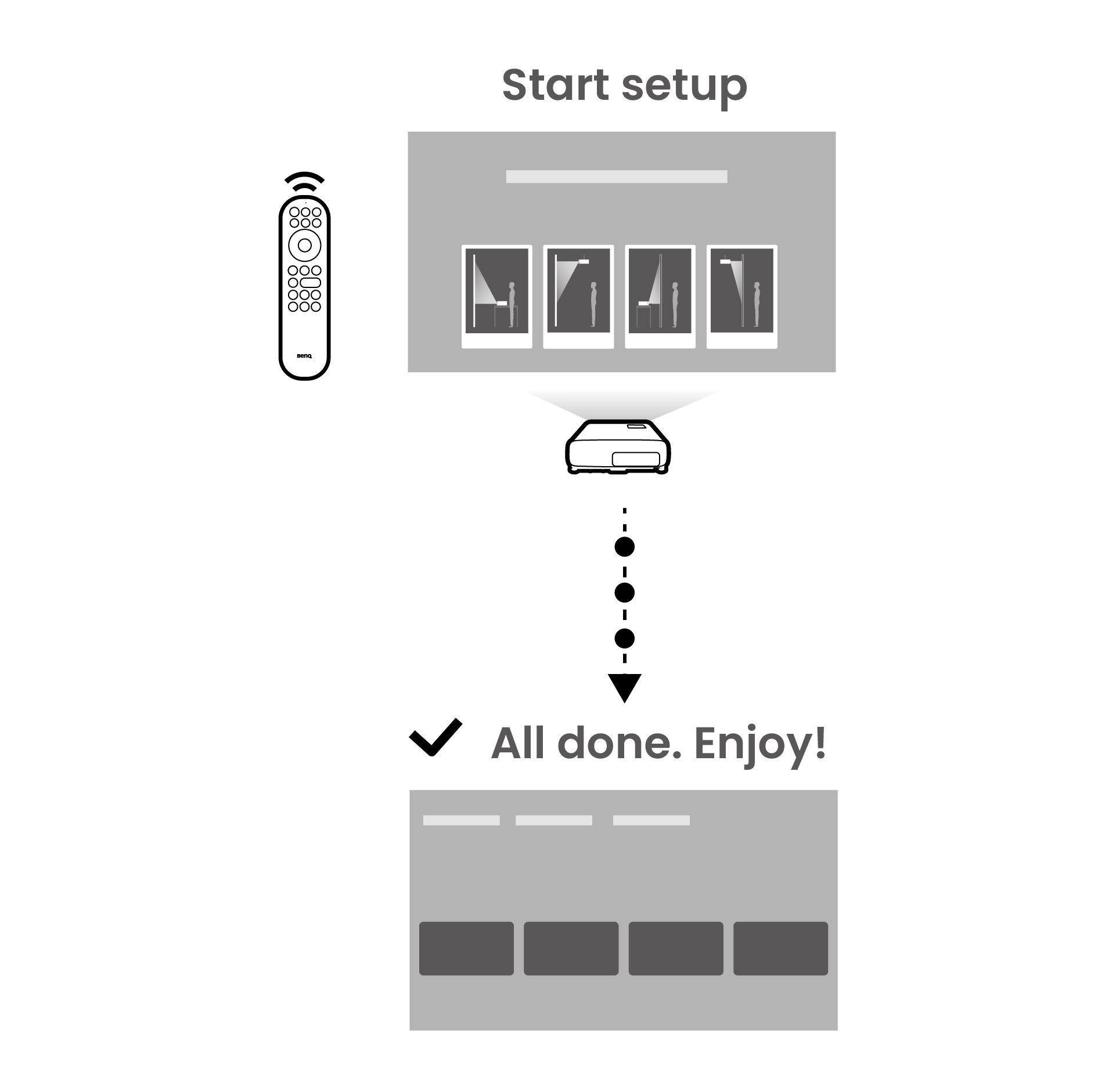

Pilnas nustatymas

(Ekrano vaizdai gali skirtis pagal regioną)

PRJ_W4100i_online QSG_JJ
PRJ_W4100i_online QSG_JJ

Vaizdo koregavimai

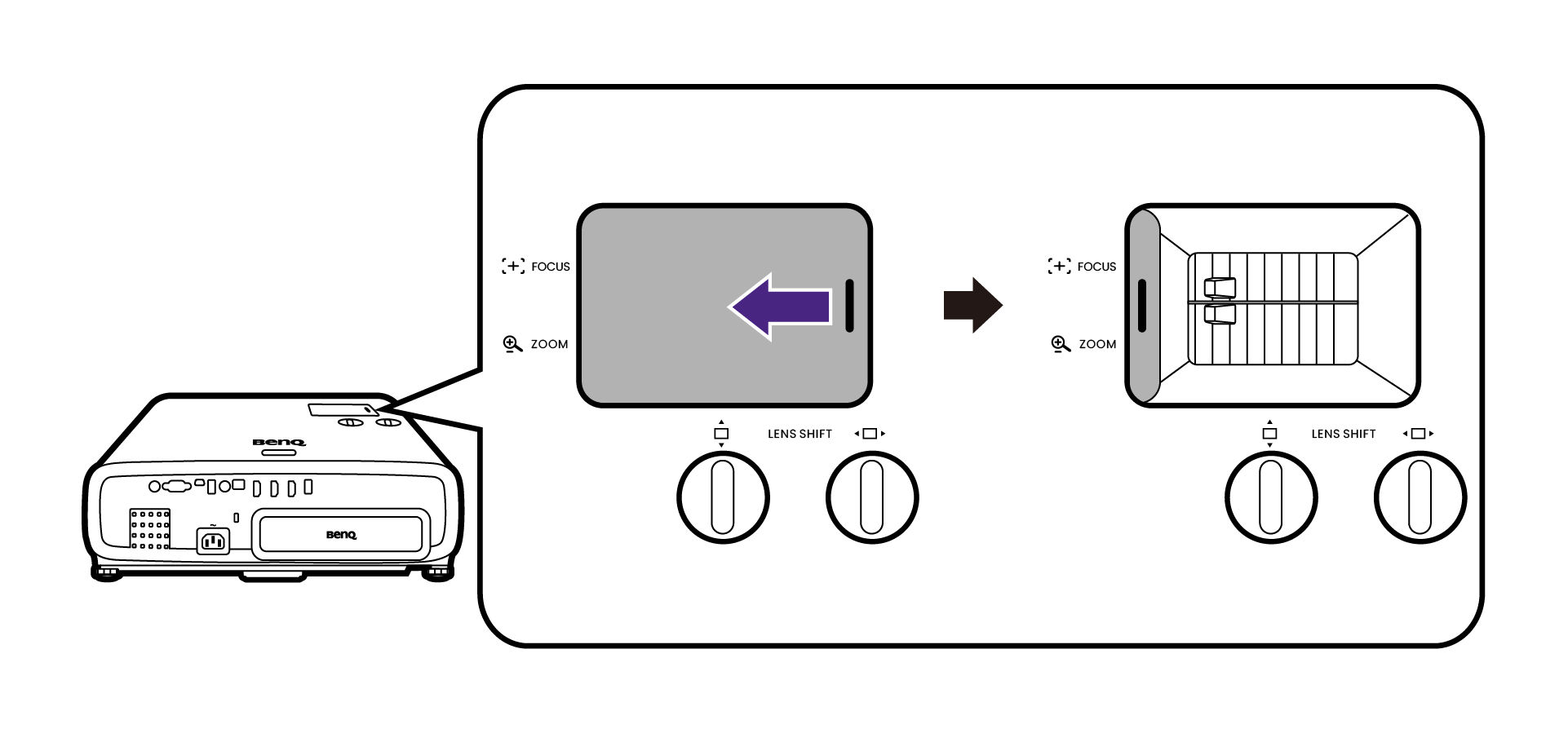

1.

PRJ_W4100i_online QSG_JJ
PRJ_W4100i_online QSG_JJ

2.

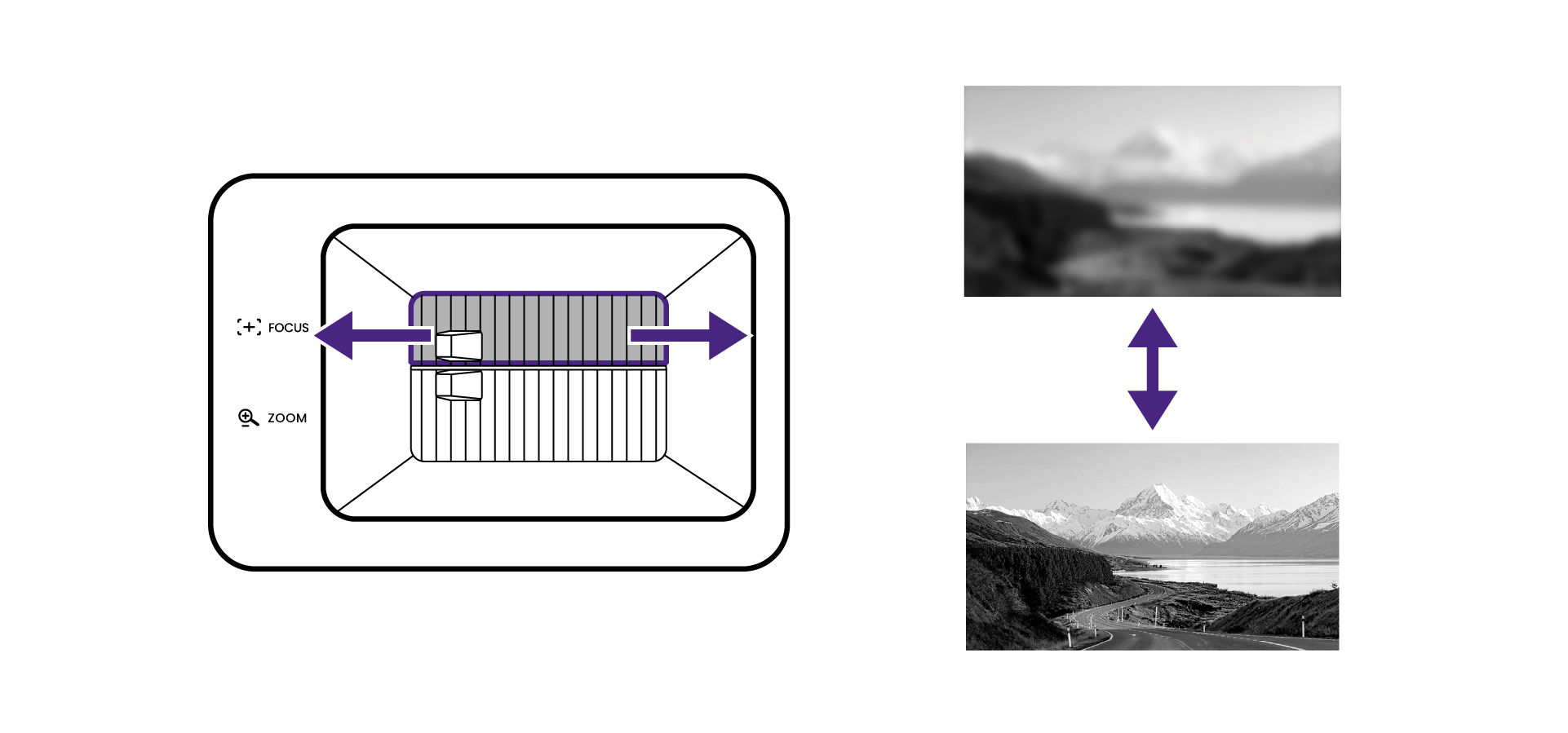

Vaizdas sufokusuotas

PRJ_W4100i_online QSG_JJ
PRJ_W4100i_online QSG_JJ

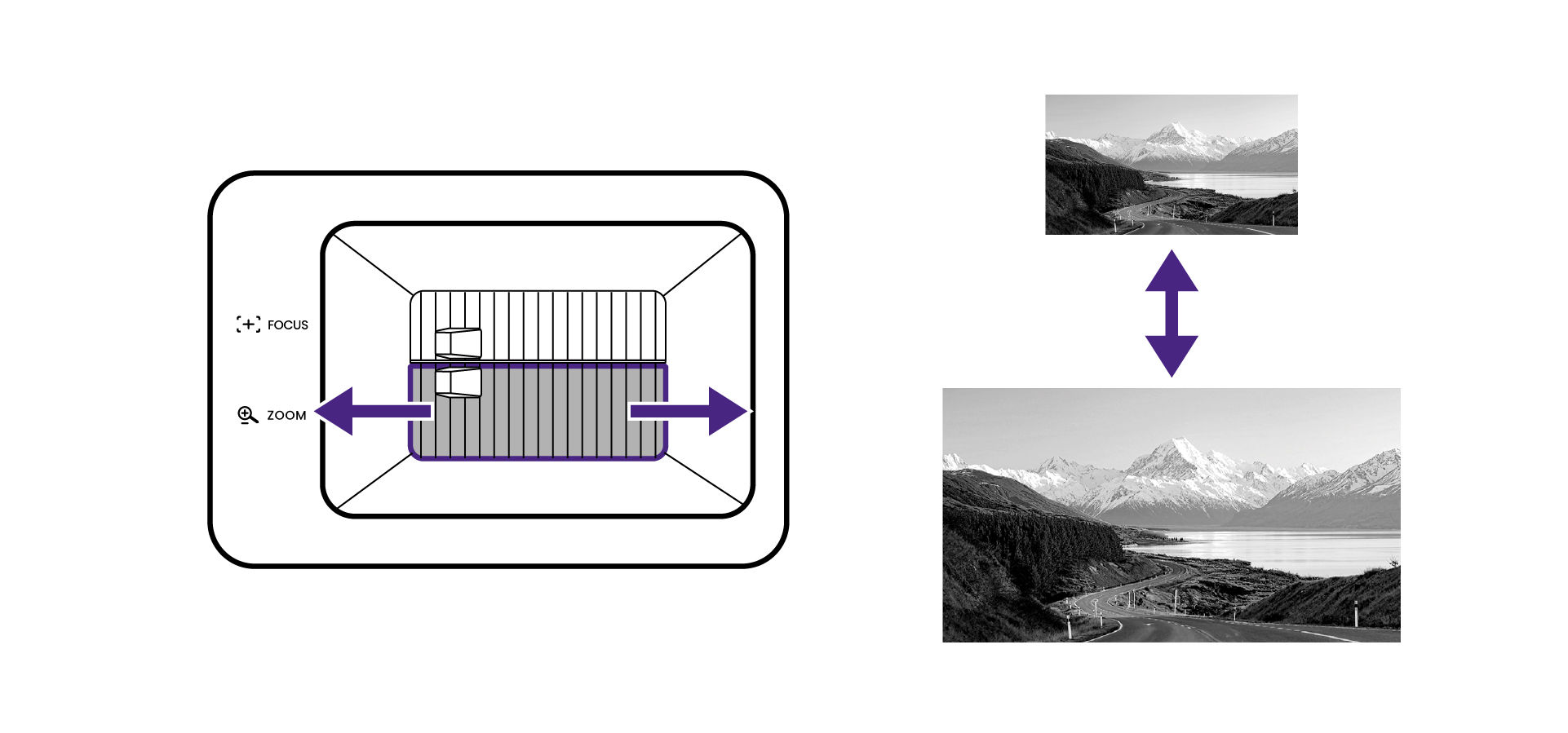

Vaizdo priartinimas

PRJ_W4100i_online QSG_JJ
PRJ_W4100i_online QSG_JJ

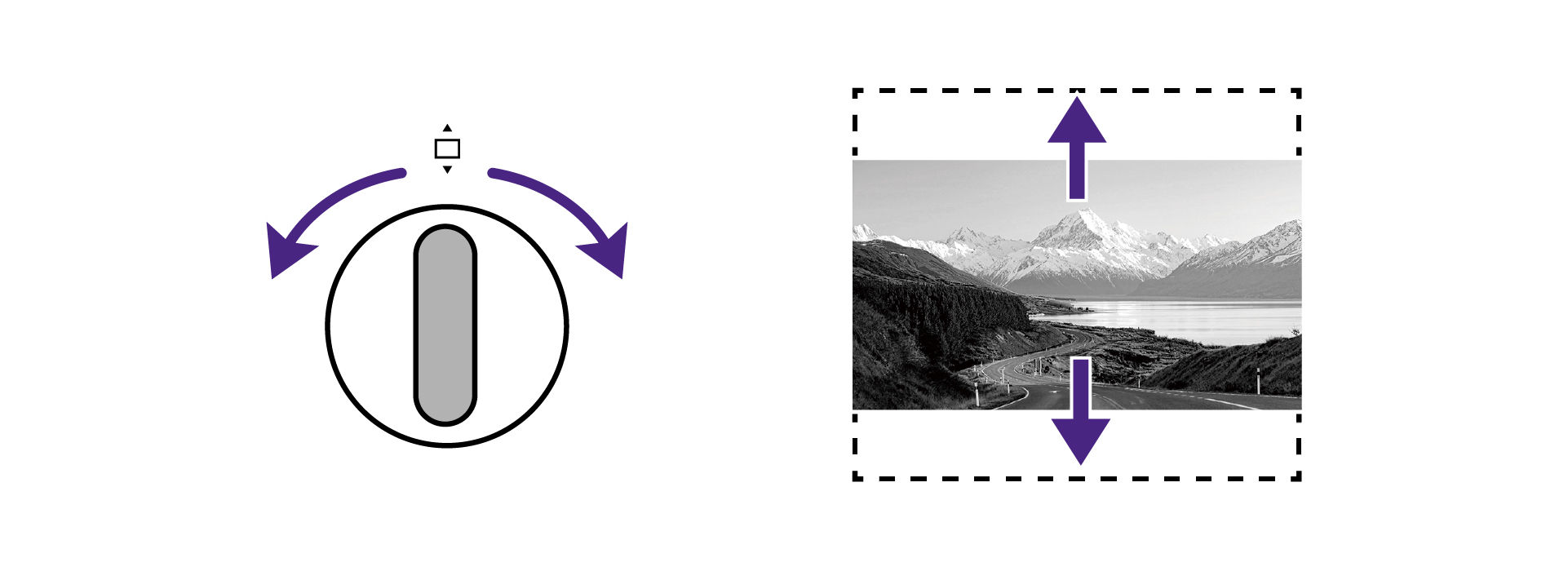

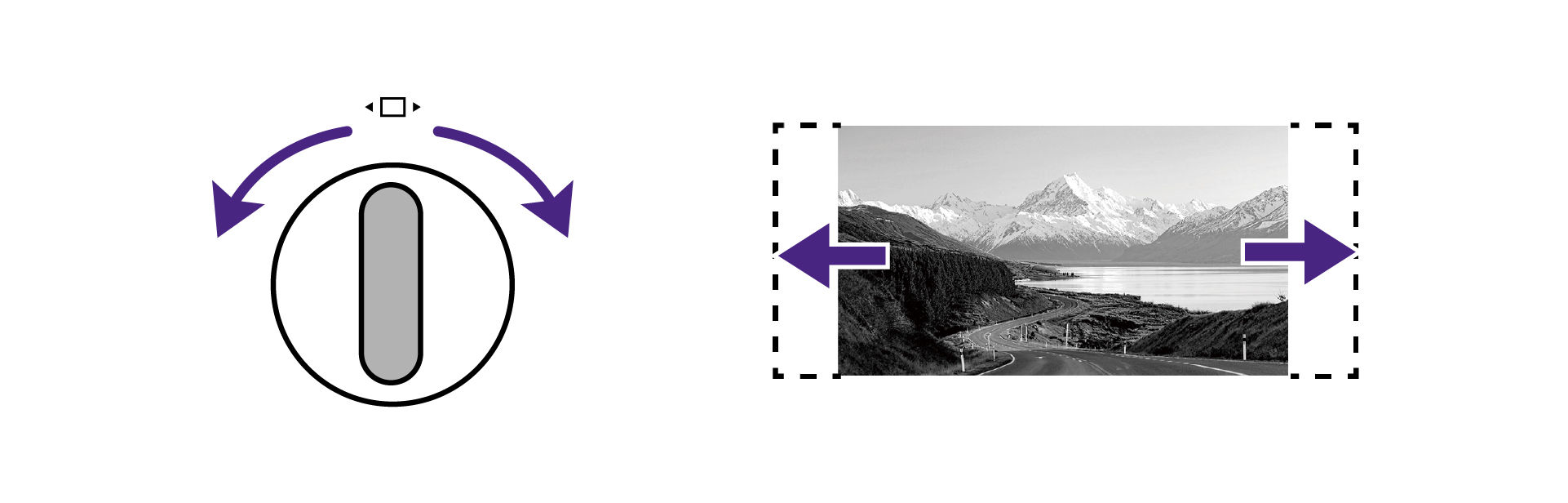

Objektyvo poslinkis

PRJ_W4100i_online QSG_JJ
PRJ_W4100i_online QSG_JJ

PRJ_W4100i_online QSG_JJ
PRJ_W4100i_online QSG_JJ

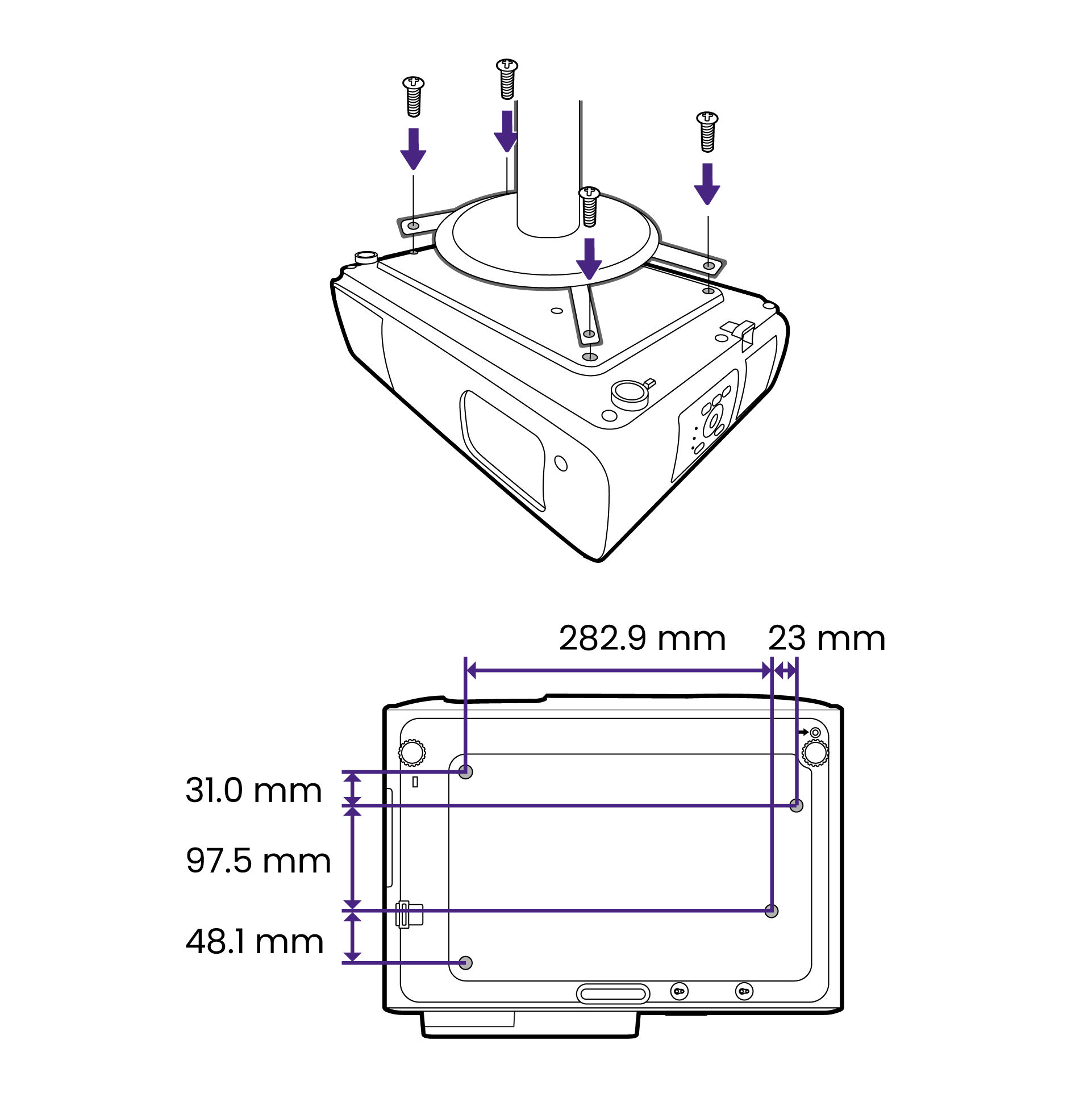

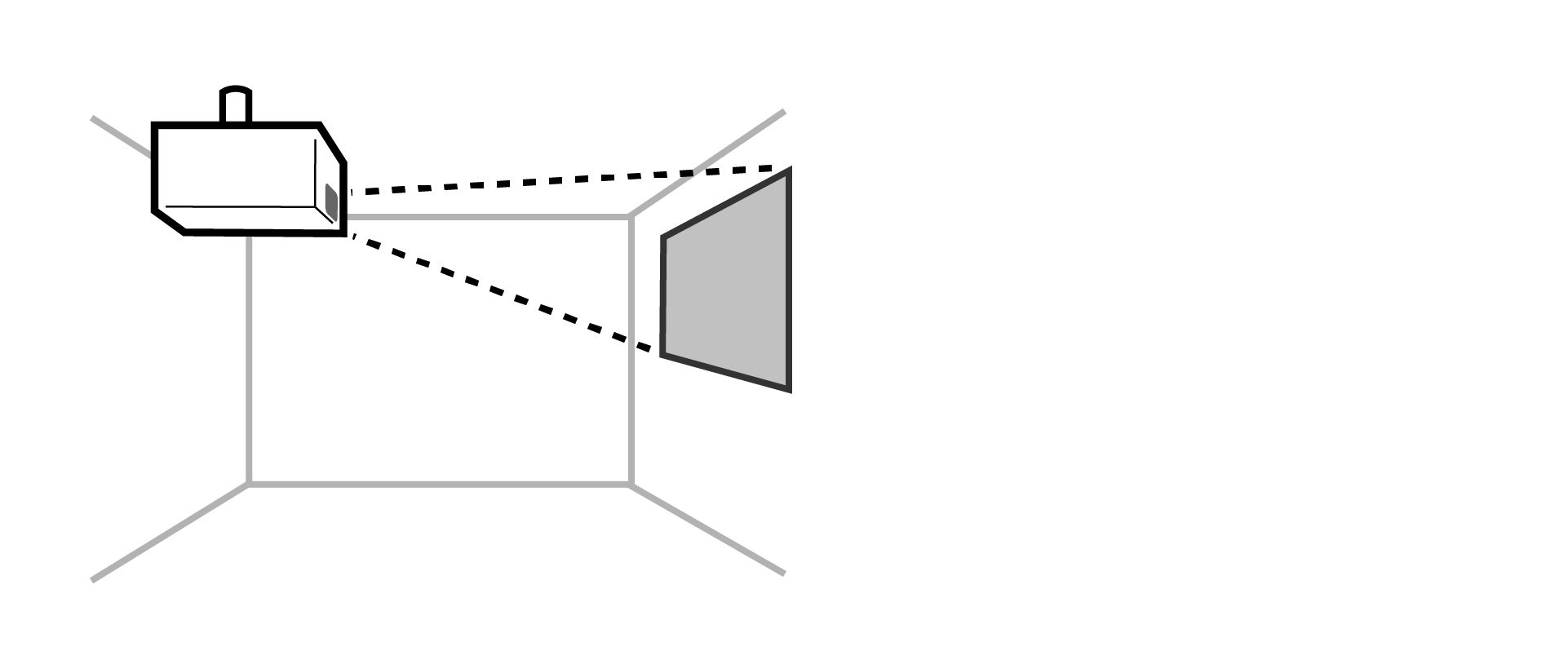

Montavimas ant lubų

PRJ_W4100i_online QSG_JJ
PRJ_W4100i_online QSG_JJ

Varžtų tipas: M4

Suderinamas BenQ lubų montavimas: CM00G3

PRJ_W4100i_online QSG_JJ
PRJ_W4100i_online QSG_JJ

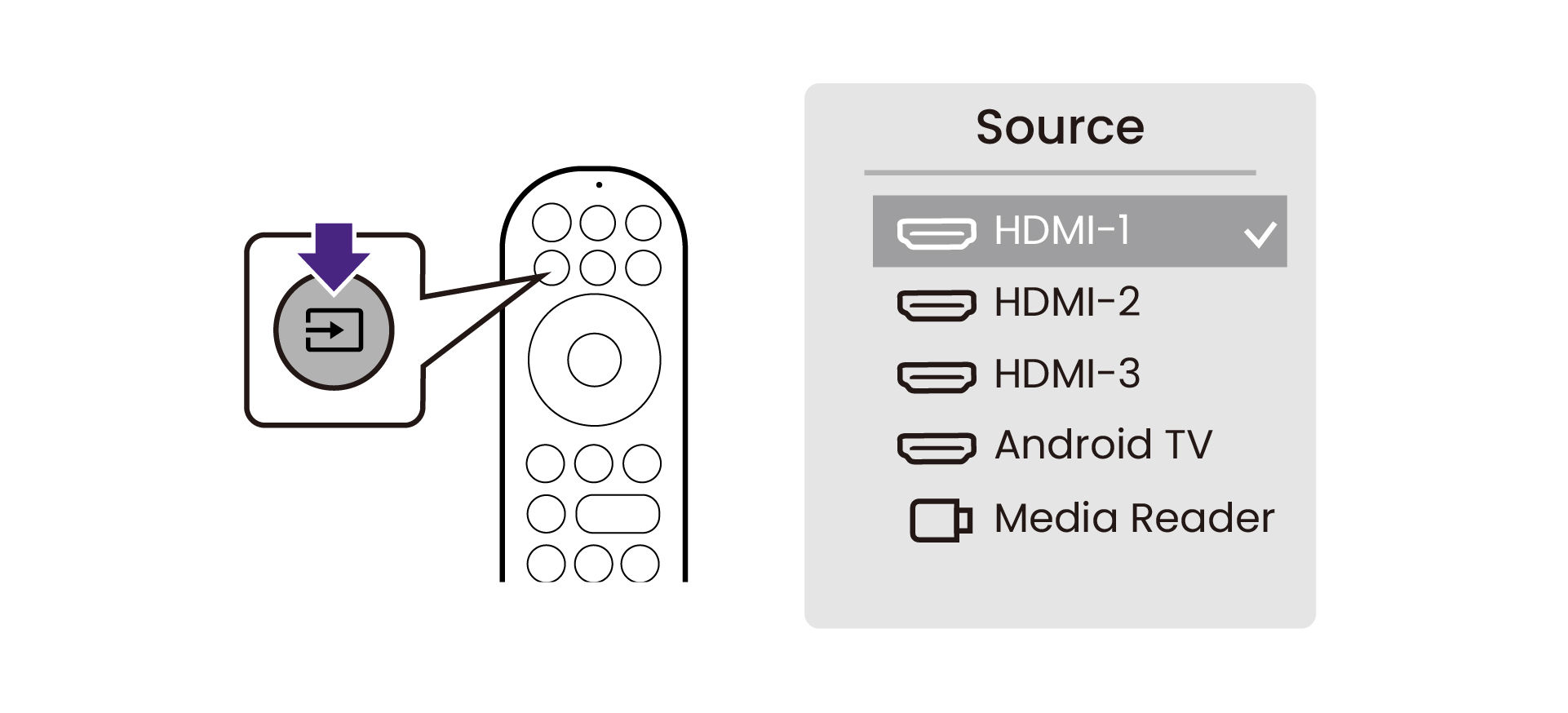

Įvesties pasirinkimas

PRJ_W4100i_online QSG_JJ
PRJ_W4100i_online QSG_JJ

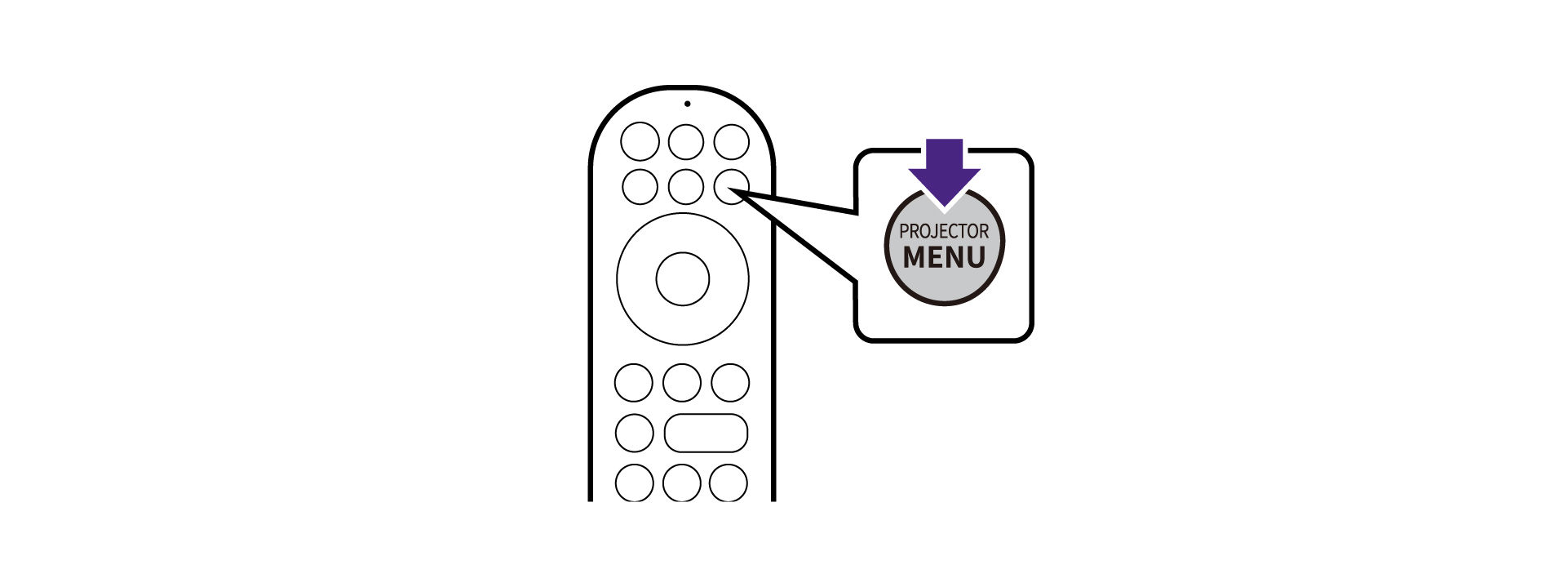

Optinis ekrano pritaikymas

1.

PRJ_W4100i_online QSG_JJ
PRJ_W4100i_online QSG_JJ

2.

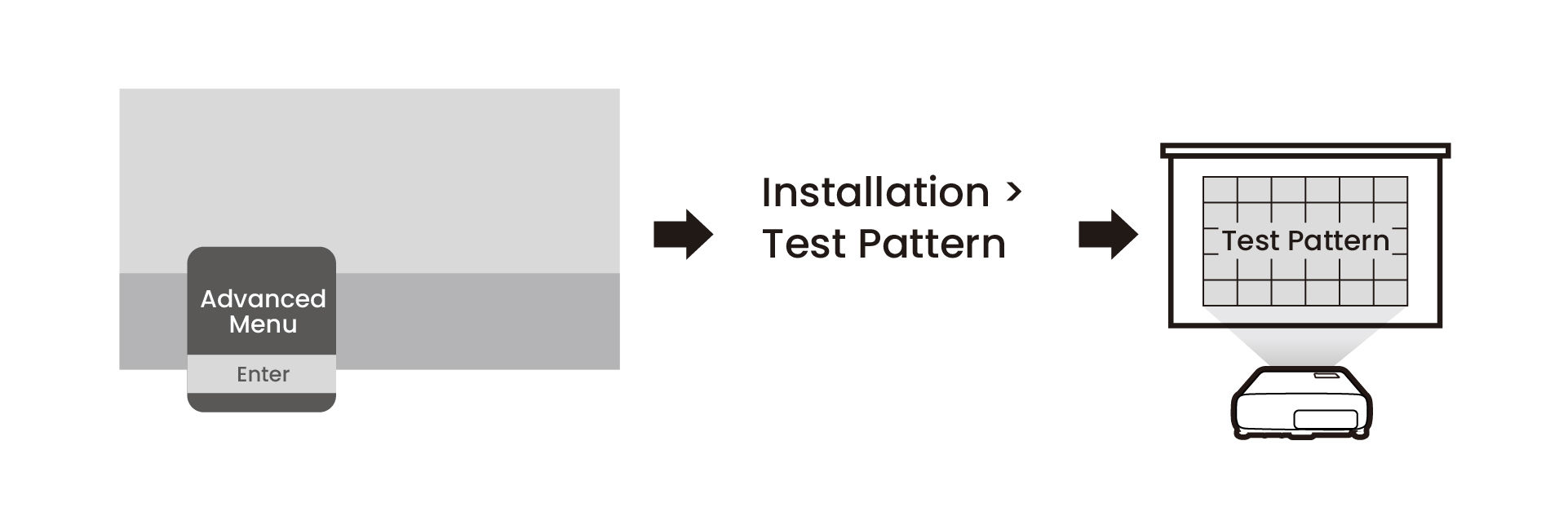

Eikite į Išplėstinis meniu > Instaliacija > Bandymo raštas

PRJ_W4100i_online QSG_JJ
PRJ_W4100i_online QSG_JJ

3.

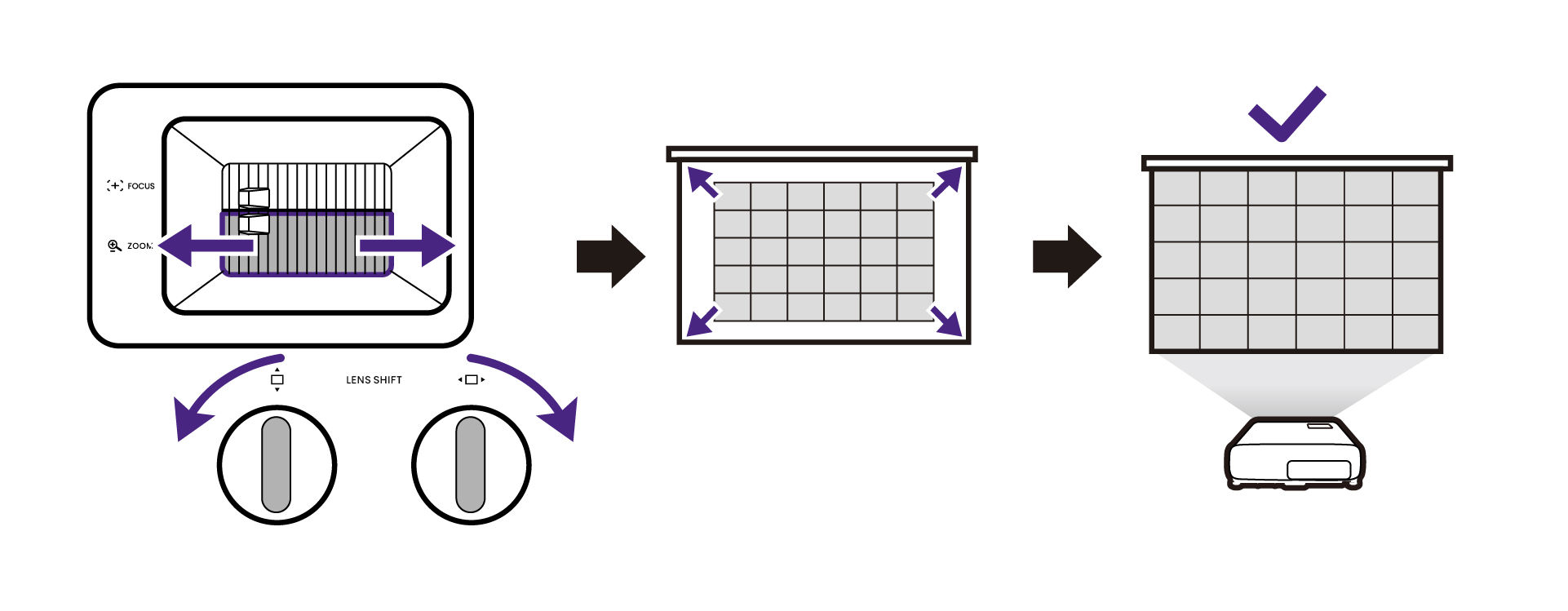

Reguliuokite vaizdo mastelį & objektyvo poslinkį

PRJ_W4100i_online QSG_JJ
PRJ_W4100i_online QSG_JJ
