In diesem Kapitel finden Sie grundlegende Informationen zum BenQ Board Essential RE05 interaktiven Display.
Über das RE05
Das BenQ Board Essential RE05 ist ein von Google ELDA zertifiziertes interaktives Display von BenQ. Es vereint die Rechenleistung eines 8-Kern-Arm-Cortex-Chipsatzes, High Precision IR Touch, erstklassige Hardware und Software, ein umfassendes Paket an ClassroomCare®-Technologien und Google Mobile Services. Nutzerinnen und Nutzer des BenQ Board können das interaktive Display für effektive und ansprechende Lernerfahrungen sowie für die Zusammenarbeit am Arbeitsplatz nutzen.
Spezifikationen
Important
Jegliche Änderung der Hardware oder Software Ihres BenQ Produkts führt zum Erlöschen der Garantie. BenQ übernimmt keine Verantwortung für Schäden oder Datenverluste, die durch unbefugte Änderungen an Hard- und Software sowie durch die Installation von Add-ons und Anwendungen Dritter verursacht wurden.
Bedienfeld
Modell
RE6505
RE7505
RE8605
Bildschirmgröße
65”
75”
86”
Paneltyp
IPS
IPS
IPS
Auflösung
UHD 3840 × 2160 Pixel
UHD 3840 × 2160 Pixel
UHD 3840 × 2160 Pixel
Aktiver Bereich
1428,5 × 803,6 mm
1649,6 × 927,9 mm
1895,0 × 1066,0 mm
Reaktionszeit
8 ms
8 ms
8 ms
Seitenverhältnis
16:9
16:9
16:9
Ausrichtung
Querformat
Querformat
Querformat
Kontrastverhältnis
1.200:1
1.200:1
1.200:1
Dynamisches Kontrastverhältnis
30.000:1
30.000:1
30.000:1
Farbtiefe
10-Bit
10-bit
10-bit
Farbraum
72% NTSC
72% NTSC
72% NTSC
Panel-Helligkeit
500 Nits
500 Nits
500 Nits
Hintergrundbeleuchtungsdauer
50.000 Std.
50.000 Std.
50.000 Std.
Glas
Modell
RE6505
RE7505
RE8605
Härte
9H gehärtet
9H gehärtet
9H gehärtet
Keimresistenter Bildschirm
Nano-Ionen-Silber
Nano-Ionen-Silber
Nano-Ionen-Silber
Blendfrei
Ja
Ja
Ja
Touchscreen
Modell
RE6505
RE7505
RE8605
Touch-Technologie
Hochpräzises IR
Hochpräzises IR
Hochpräzises IR
Berührungspunkte
Bis zu 50
Bis zu 50
Bis zu 50
Touch-Reaktionszeit
< 5 ms
< 5 ms
< 5 ms
System
Modell
RE6505
RE7505
RE8605
CPU
Arm Cortex-A78 x 2 + A55 x 6
Arm Cortex-A78 x 2 + A55 x 6
Arm Cortex-A78 x 2 + A55 x 6
GPU
Arm Mali-G57 MC2
Arm Mali-G57 MC2
Arm Mali-G57 MC2
Speicher
8 GB
8 GB
8 GB
Speicher
128 GB
128 GB
128 GB
Betriebssystem
Android 16
Android 16
Android 16
Anschlussmöglichkeiten
Modell
RE6505
RE7505
RE8605
USB-C (Eingang)
- Alle USB-C-Anschlüsse können für die Datenübertragung verwendet werden.
- Nur der USB 3.0, der Power Delivery unterstützt, kann für die Touch-Funktion verwendet werden.
1 × 3.0 (PD 65 W), 1 × 3.0 (PD 15 W), 1 × 2.0
1 × 3.0 (PD 65 W), 1 × 3.0 (PD 15 W), 1 × 2.0
1 × 3.0 (PD 65 W), 1 × 3.0 (PD 15 W), 1 × 2.0
USB Typ-B (für Touch)
2 × 2.0
2 × 2.0
2 × 2.0
USB Type-A
4 × 3.0, 2 × 2.0
4 × 3.0, 2 × 2.0
4 × 3.0, 2 × 2.0
HDMI (in | out)
3 × HDMI 2.0 | 1 × HDMI 2.0
3 × HDMI 2.0 | 1 × HDMI 2.0
3 × HDMI 2.0 | 1 × HDMI 2.0
DisplayPort
1 × 1.2a
1 × 1.2a
1 × 1.2a
VGA
1
1
1
Audio-Eingang
- 1 × 3,5 mm Mikrofonanschluss
- 1 × 3,5 mm Audioanschluss (VGA)
- 1 × 3,5 mm Mikrofonbuchse
- 1 × 3,5 mm Audiobuchse (VGA)
- 1 × 3,5 mm Mikrofonbuchse
- 1 × 3,5 mm Audiobuchse (VGA)
Audio-Ausgang
1 × 3,5 mm Audio-Ausgangsbuchse
1 × 3,5 mm Audio-Ausgangsbuchse
1 × 3,5 mm Audio-Ausgangsbuchse
S/PDIF-Ausgang
1
1
1
RS-232
1
1
1
OPS-Steckplatz (für Steckplatz-PC)
1
1
1
Ethernet
Gigabit Ethernet × 2
Gigabit Ethernet × 2
Gigabit Ethernet × 2
Wi-Fi
Optional
Optional
Optional
Bluetooth®
Je nach Region ist das Display mit dem Wi-Fi-Bluetooth-Adapter WD02AT vorinstalliert.
Optional
Optional
Optional
Integrierte Peripheriegeräte
Modell
RE6505
RE7505
RE8605
Umgebungslichtsensor
1
1
1
IR-Sensor
1
1
1
Mikrofon
8-Mikrofon-Array
8-Mikrofon-Array
8-Mikrofon-Array
Lautsprecher
2 × 25 W
2 × 25 W
2 × 25 W
Subwoofer
1 × 20W
1 × 20 W
1 × 20 W
Stromversorgung
Modell
RE6505
RE7505
RE8605
ENERGY STAR®
Ja
Ja
Ja
Stromversorgung
AC 100-240V 50/60Hz
AC 100-240V 50/60Hz
AC 100-240V 50/60Hz
Standby-Leistungsaufnahme
< 0,5 W
< 0,5 W
< 0,5 W
Typischer Stromverbrauch
68,6 W
74,2 W
101,2 W
Physisch
Modell
RE6505
RE7505
RE8605
Abmessungen
1483.9 × 911.5 × 87.4 mm
(58.4 × 35.9 × 3.4 in)
1705 × 1036 × 87.6 mm
(67.1 × 40.8 × 3.4 in)
1950.4 × 1174 × 87.6 mm
(76.8 × 46.2 × 3.4 in)
Versandabmessungen
1640 × 1010 × 185 mm
(64,6 × 39,8 × 7,3 in)
1860 × 1125 × 185 mm
(73,2 × 44,3 × 7,3 in)
2095 × 1265 × 185 mm
(82,5 × 49,8 × 7,3 in)
Gewicht
36,5 kg | 47,5 kg
(80.4 lbs | 104.7 lbs)
49,5 kg | 62,5 kg
(109.1 lbs | 137.7 lbs)
59,5 kg | 76 kg
(131.1 lbs | 167.5 lbs)
Montage
VESA 600 × 400 mm
(4 × M8 × 25L)
VESA 800 × 400 mm
(4 × M8 × 25L)
VESA 800 × 600 mm
(4 × M8 × 25L)
Umgebung
Modell
RE6505
RE7505
RE8605
Betriebstemperatur
0°C~40°C | 32°F~104°F
0°C~40°C | 32°F~104°F
0°C~40°C | 32°F~104°F
Lagerungstemperatur
-20°C~60°C | -4°F~140°F
-20°C~60°C | -4°F~140°F
-20°C~60°C | -4°F~140°F
Lagerungsfeuchtigkeit
10% ~ 90% rF, nicht kondensierend
10% ~ 90% rF, nicht kondensierend
10% ~ 90% rF, nicht kondensierend
Betriebsfeuchtigkeit
10 % ~ 90 % RH, nicht kondensierend
10 % ~ 90 % RH, nicht kondensierend
10 % ~ 90 % RH, nicht kondensierend
Software
Modell
RE6505
RE7505
RE8605
Whiteboarding
EZWrite 6
EZWrite 6
EZWrite 6
Drahtlose Bildschirmfreigabe
InstaShare 2
InstaShare 2
InstaShare 2
Kontoverwaltung
AMS
AMS
AMS
Geräteverwaltung
DMS
DMS
DMS
Schnellzugriffs-Werkzeug
Schwebendes Werkzeug
Schwebendes Werkzeug
Schwebendes Werkzeug
Broadcast-System
X-Sign Broadcast
X-Sign Broadcast
X-Sign Broadcast
Zubehör
Modell
RE6505
RE7505
RE8605
Kabel
- 1 × HDMI (3 m | 9.8ft)
- 1 × Touch-USB (3 m | 9.8ft)
- 1 × USB-C (1.5 m | 4.9 ft)
- 1 × VGA (3 m | 9.8ft)
- 1 × HDMI (3 m | 9.8ft)
- 1 × Touch-USB (3 m | 9.8ft)
- 1 × USB-C (1.5 m | 4.9 ft)
- 1 × VGA (3 m | 9.8ft)
- 1 × HDMI (3 m | 9.8ft)
- 1 × Touch-USB (3 m | 9.8ft)
- 1 × USB-C (1.5 m | 4.9 ft)
- 1 × VGA (3 m | 9.8ft)
Wandhalterung
1
1
1
Stift
2
2
Fernbedienung
1
1
1
Note
- Technische Daten und Funktionen können ohne vorherige Ankündigung geändert werden.
- Die Länge des USB-C-Kabels kann je nach Region variieren.

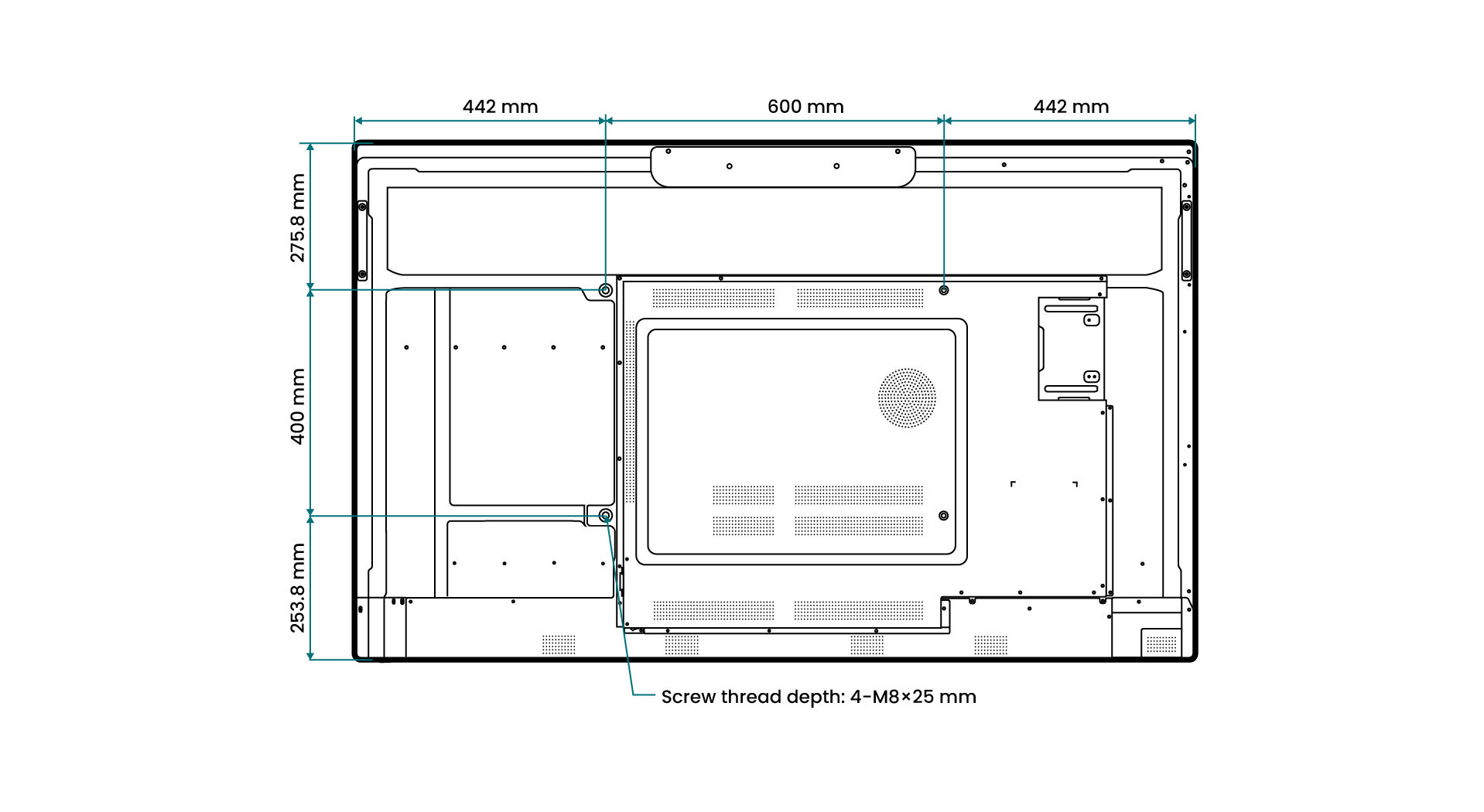

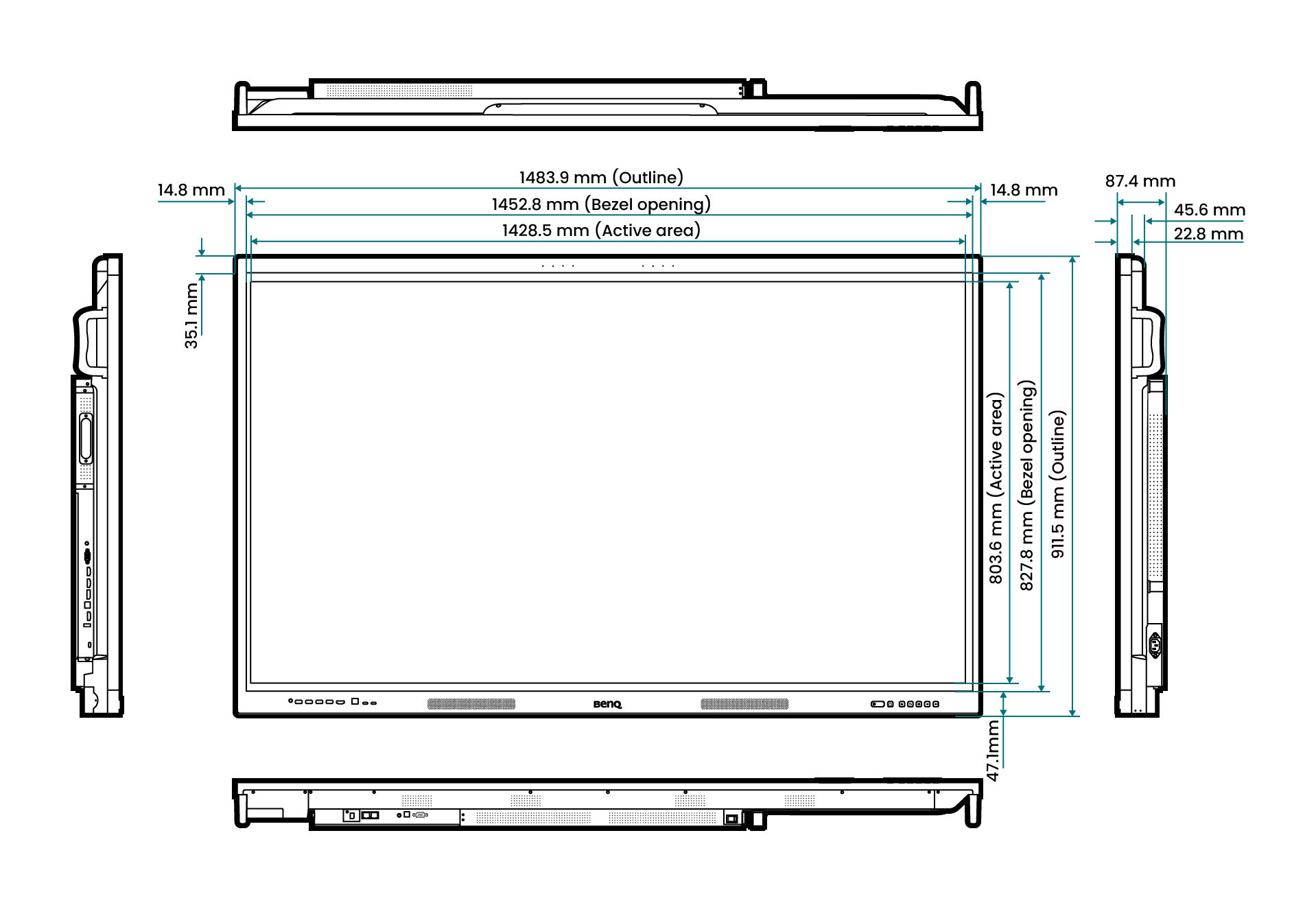

Abmessungen
RE6505

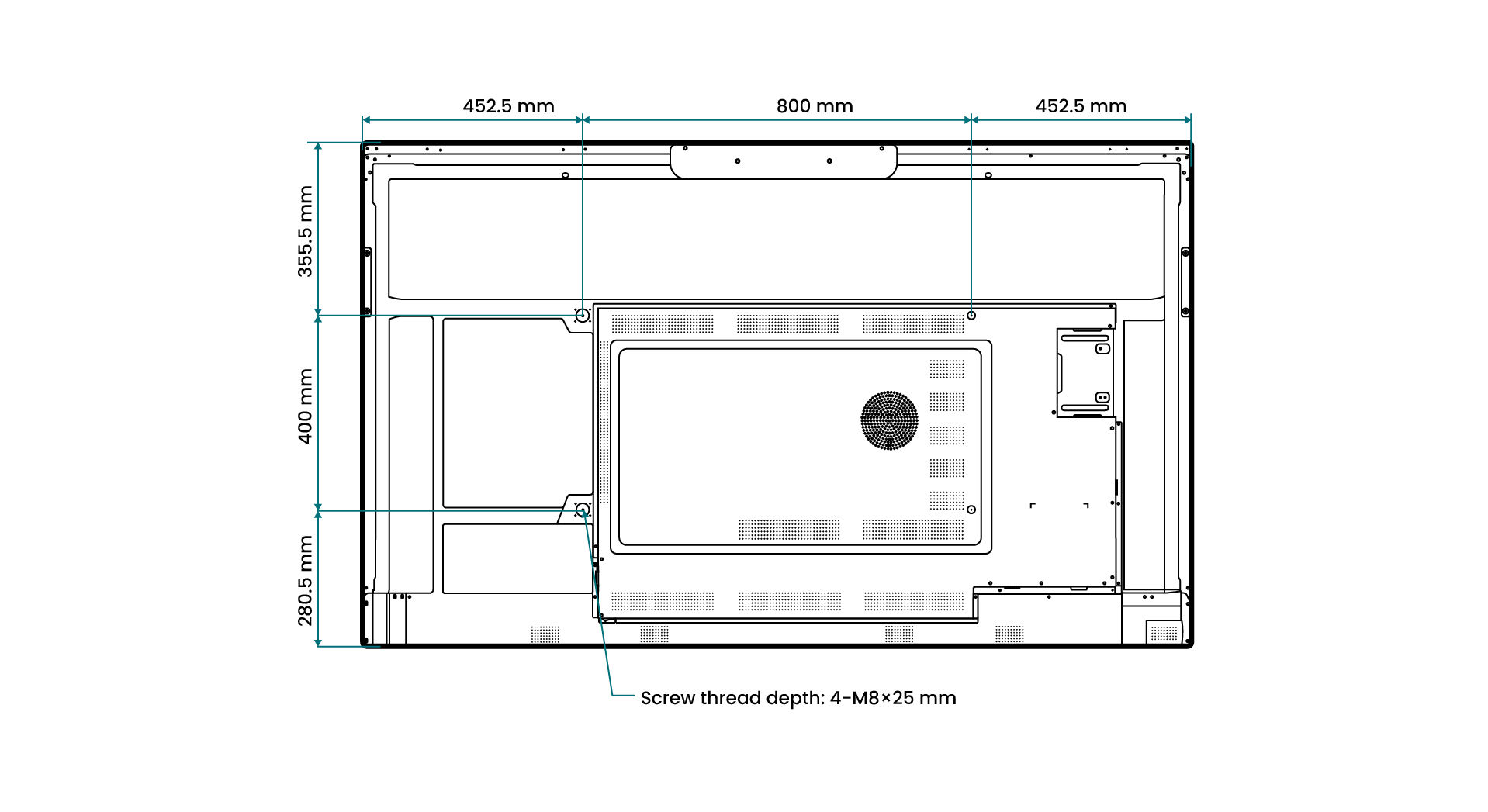

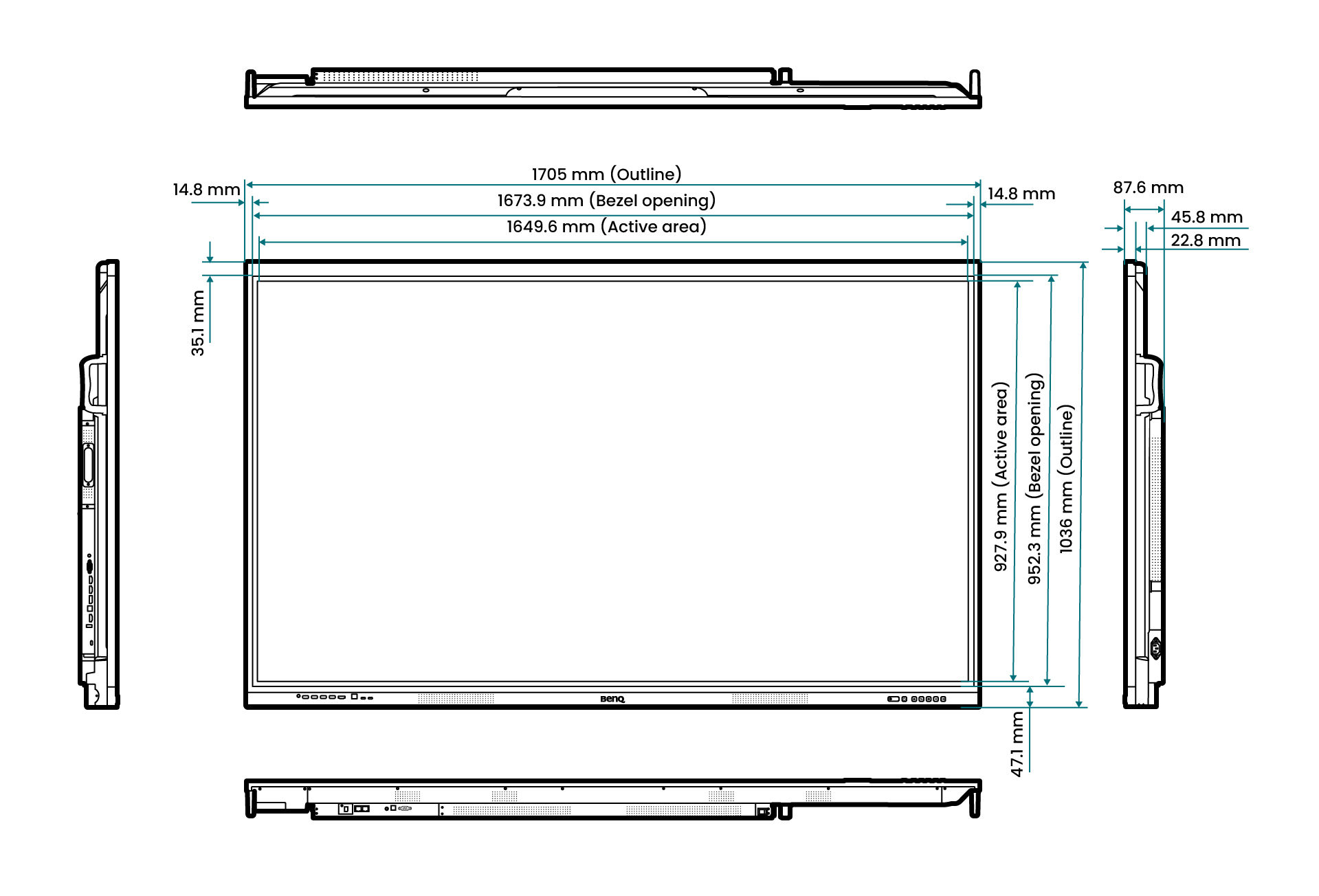

RE7505

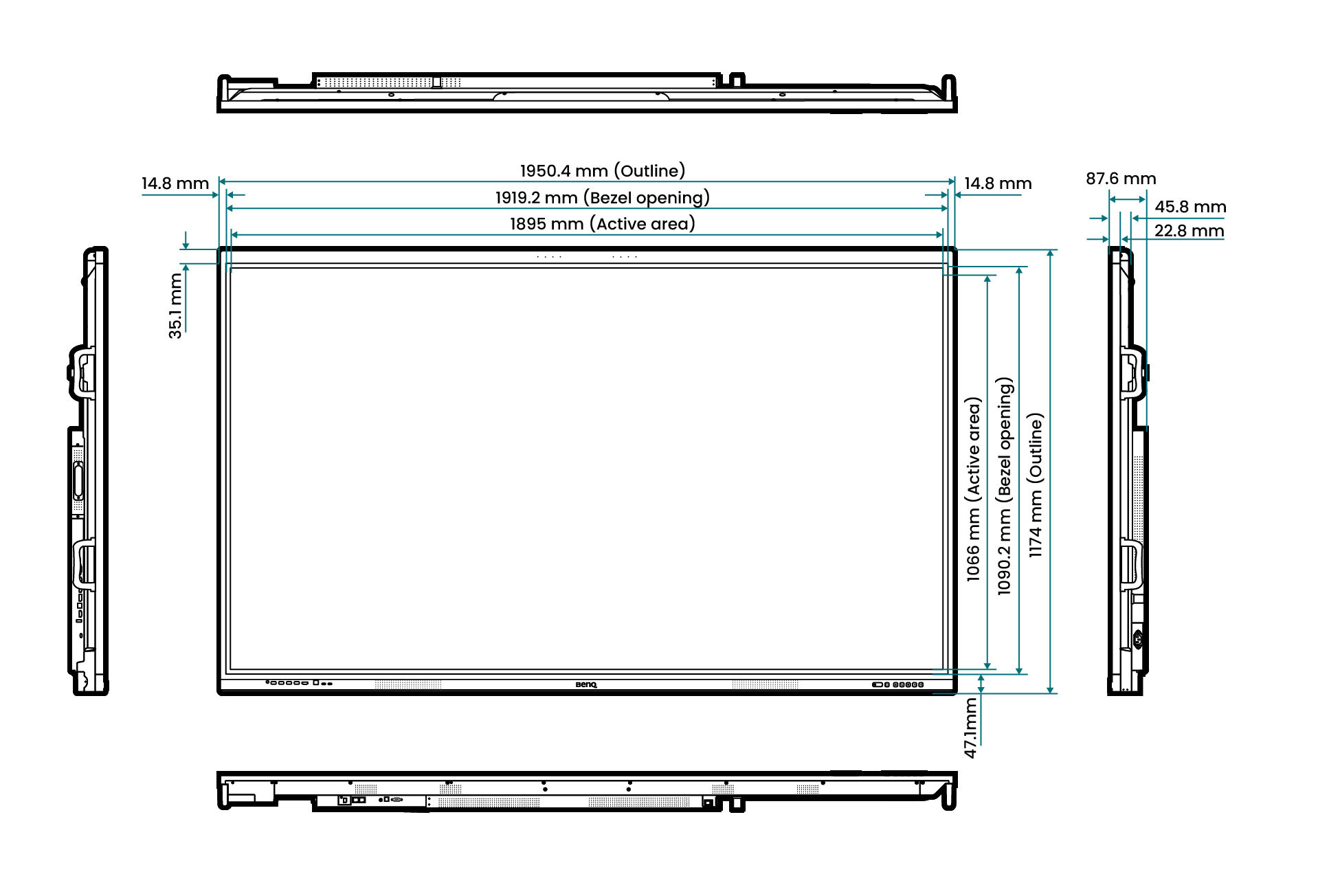

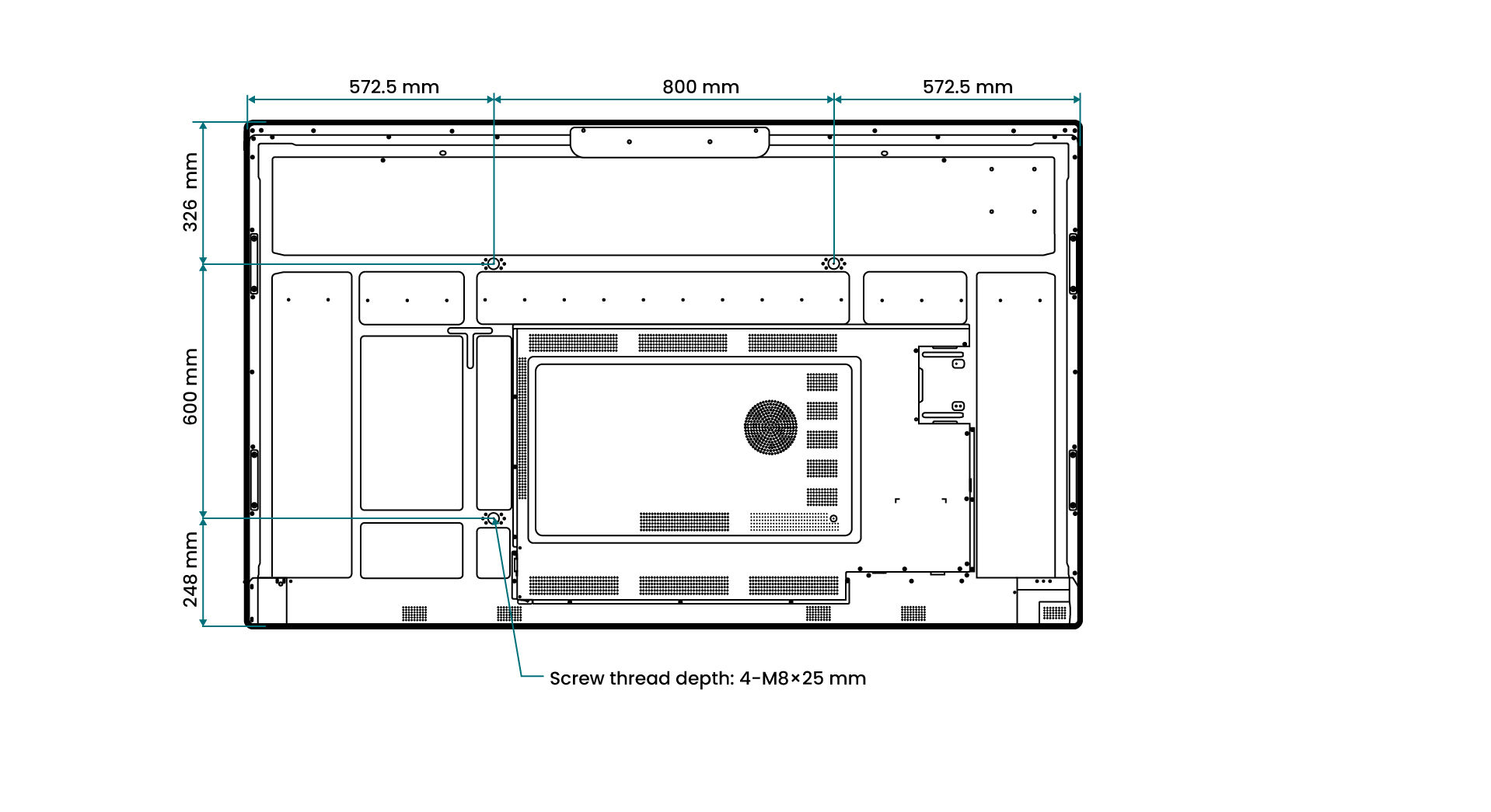

RE8605
Packungsinhalt
Überprüfen Sie nach dem Öffnen der Verpackung alle Inhalte. Sollte ein Artikel fehlen oder beschädigt sein, wenden Sie sich bitte umgehend an Ihren Händler.
Note
- Paketinhalt und die hier gezeigten Abbildungen können je nach Region variieren. Kaufen Sie diese Artikel separat, falls sie nicht im Lieferumfang enthalten sind.
- Art und Anzahl des Netzkabels können je nach Kaufort unterschiedlich sein.
Interaktives Display
Touch Pen x 2
Fernbedienung
Netzkabel
USB Typ-C Kabel
Touch-USB-Kabel
HDMI-Kabel
VGA-Kabel
Wandhalterung mit Schrauben
Nutzerdokumente
Important
- Stellen Sie sicher, dass sich keine Zubehörteile mehr im Karton befinden, bevor Sie die Verpackung entsorgen.
- Lassen Sie keine Plastiktüten in Reichweite von Kleinkindern oder Babys.
- Entsorgen Sie die Verpackungsmaterialien verantwortungsbewusst. Erwägen Sie, den Karton zu recyceln oder die Verpackung für einen späteren Transport des Displays aufzubewahren.
Komponenten

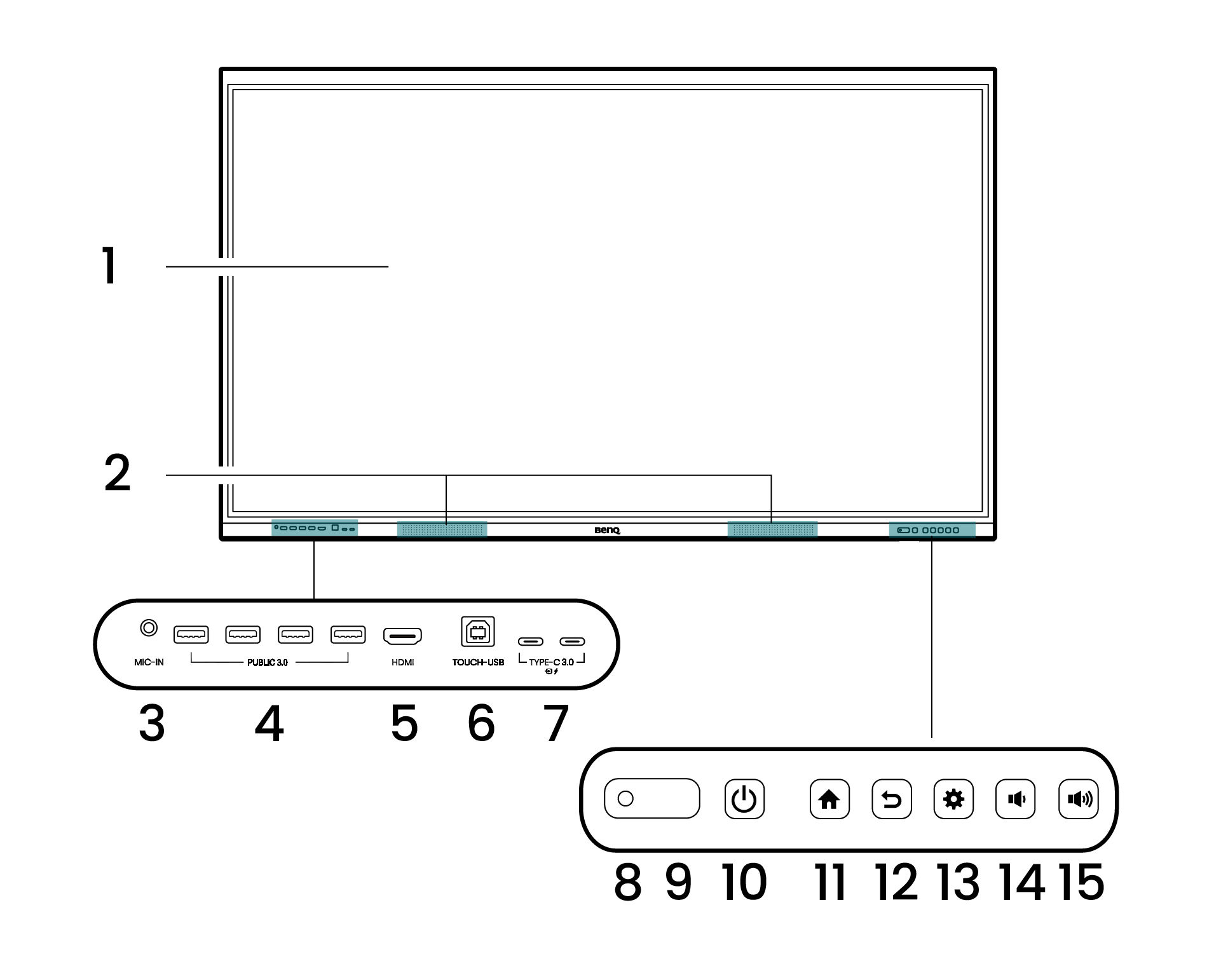

Frontpanel
Komponente
Komponente
1. Touchscreen
9. IR-Sensor
2. Lautsprecher
10. Ein/Aus-Taste
3. 3,5-mm-Mikrofonbuchse 1
11. Home-Taste
4. USB 3.0 Type-A-Anschlüsse 2
12. Zurück-Taste
5. HDMI-Eingang
13. Einstellungen-Taste
6. Touch USB 2.0 Typ-B Port 1
14. Leiser-Taste
7. USB 3.0 Typ-C-Anschlüsse 3
15. Lauter-Taste
8. Umgebungslichtsensor
Note
1 Die 3,5-mm-Mikrofonbuchse unterstützt nur TRS-Typ und aktive Mikrofone. Passive Mikrofone werden nicht unterstützt.
2 Die USB 3.0 Typ-A-Ports dienen als USB-Passthrough-Ports. Wenn ein Laptop als Eingangsquelle an das Display angeschlossen wird, können Nutzer diese als zusätzliche Datenports für ihren Laptop verwenden.
3 Der multifunktionale USB-C-Anschluss kann für Daten-, Video- und Audioübertragung, Touchback sowie 65-W-/15-W-Ladung verwendet werden.
- Reinigen Sie die Ein-/Ausgangsports regelmäßig, um Staubansammlungen zu vermeiden.

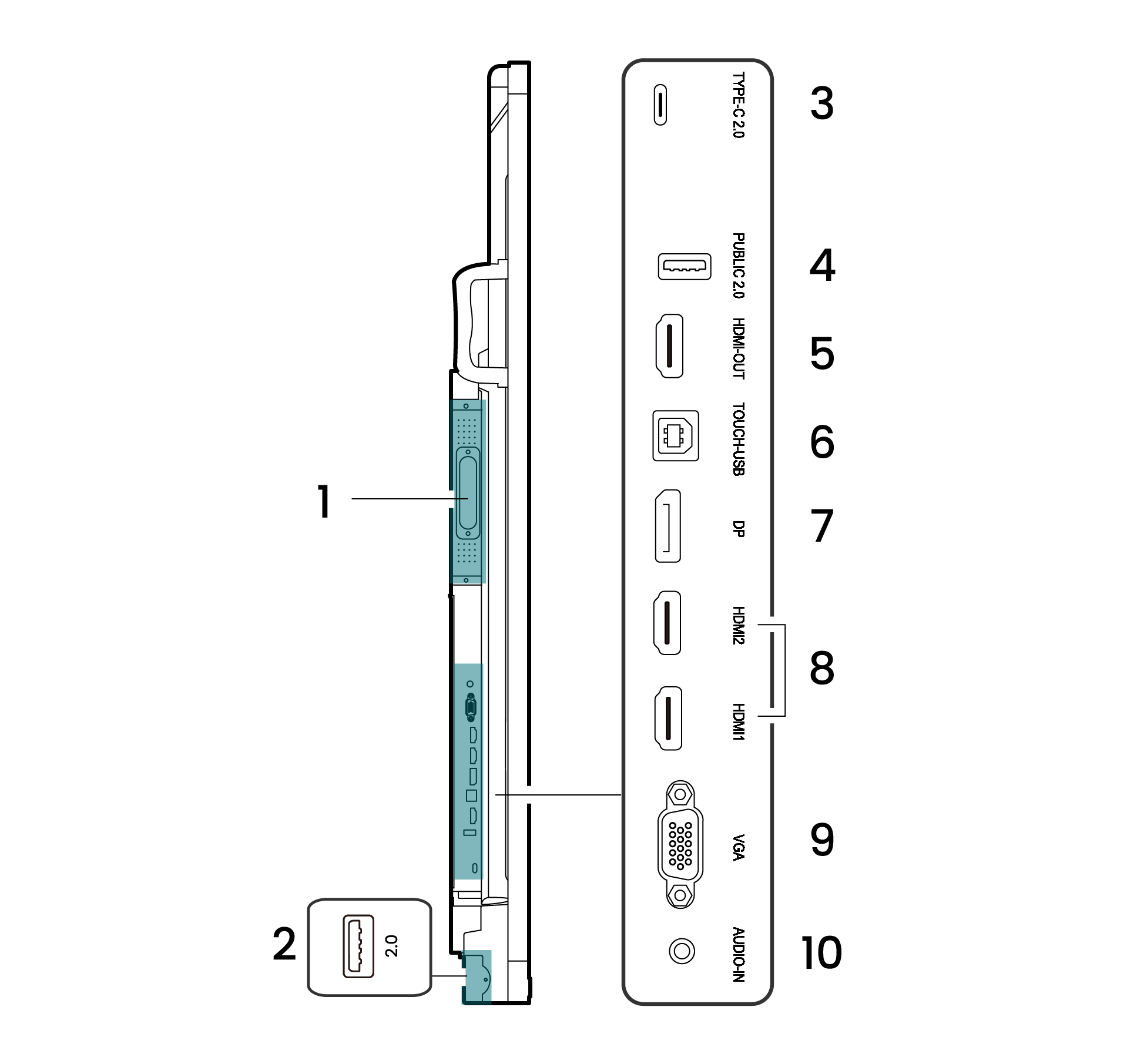

Linke Seite
Komponente
Komponente
1. OPS-Steckplatz mit Abdeckung
6. Touch USB 2.0 Typ-B Port 2
2. USB-Steckplatz-Sicherungsabdeckung 1
7. DisplayPort-Anschluss
3. USB 2.0 Typ-C Anschluss 2
8. HDMI in Anschlüsse 4
4. USB 2.0 Typ-A-Anschluss 3
9. VGA-Anschluss
5. HDMI-Ausgang
10. 3,5 mm Audio-Eingangsbuchse 5
Note
1 Entfernen Sie die USB-Abdeckung, um Zugang zum USB-Steckplatz für den kabellosen USB-Adapter zu erhalten.
2 Der USB 2.0 Typ-C-Anschluss dient als USB-Durchgang. Wenn ein Laptop als Eingangsquelle mit dem Display verbunden ist, kann dieser Anschluss als zusätzlicher Datenanschluss für den Laptop verwendet werden.
3 Der USB 2.0 Typ-A-Anschluss dient als USB-Durchgang. Wenn ein Laptop als Eingangsquelle mit dem Display verbunden ist, kann dieser Anschluss als zusätzlicher Datenanschluss für den Laptop verwendet werden.
4 Der HDMI1-Anschluss unterstützt HDMI ARC. Weitere Informationen finden Sie unter Ausgang.
5 Die 3,5-mm-Audio-Buchse ist ausschließlich für den VGA-Eingang vorgesehen.
- Reinigen Sie die Ein-/Ausgangsanschlüsse regelmäßig, um Staubansammlungen zu vermeiden.

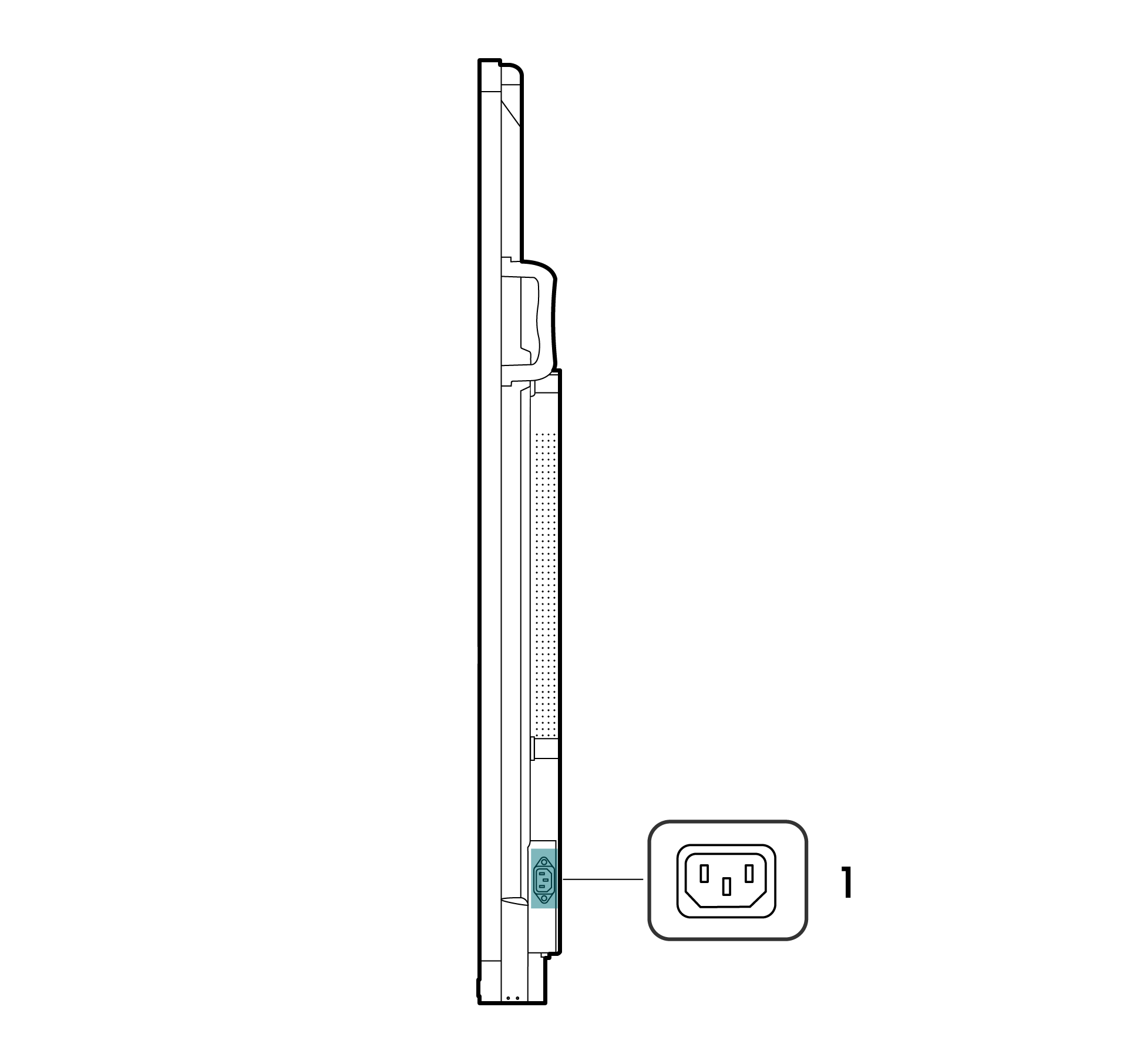

Rechtes Bedienfeld
- Stromversorgungseingang

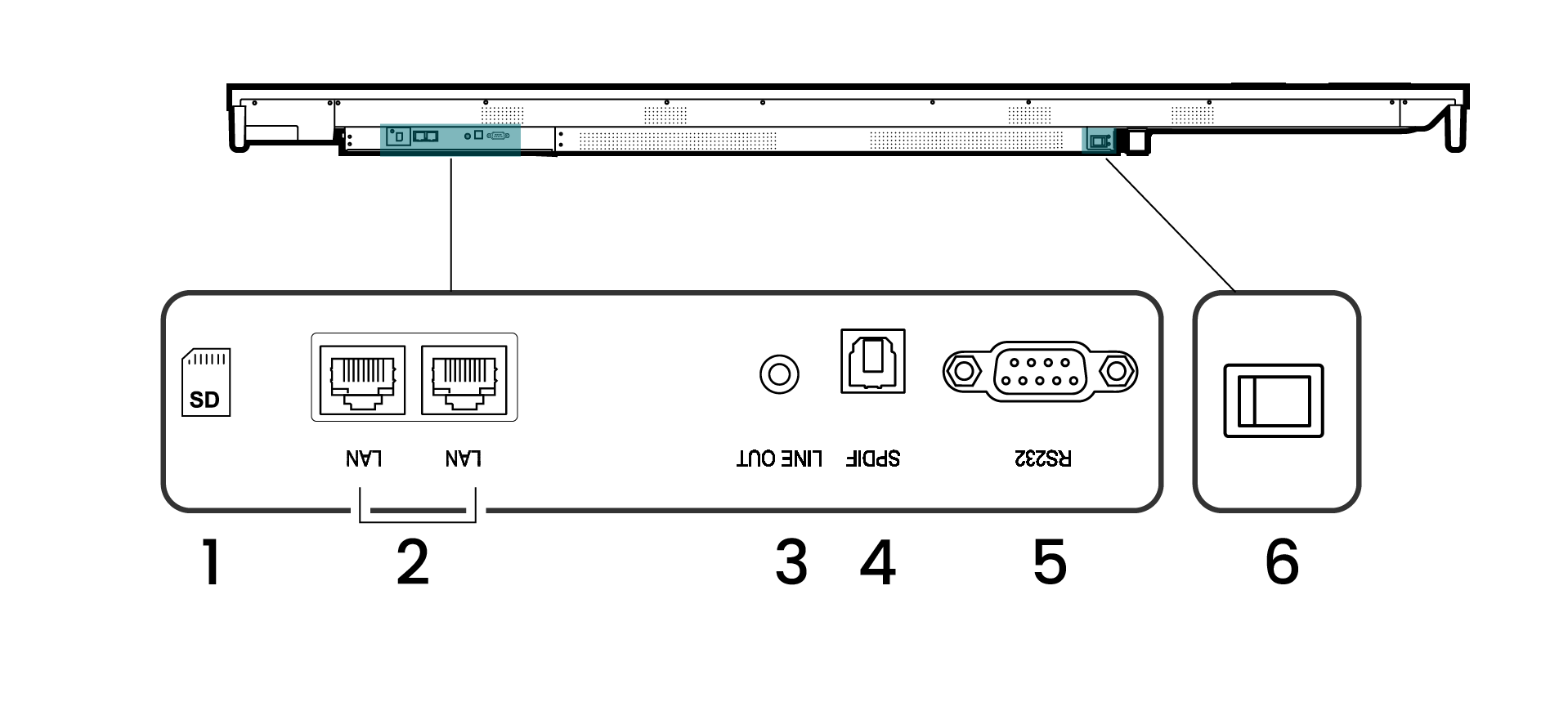

Untere Bedienfeld
Komponente
Komponente
1. microSD-Kartensteckplatz 1
4. S/PDIF-Anschluss
2. Gigabit-Ethernet-Anschlüsse 2
5. RS-232-Anschluss
3. 3,5-mm-Audio-Ausgang 3
6. Ein/Aus-Schalter
Note
1 Der microSD-Kartensteckplatz ermöglicht es Nutzern, eine microSD-Karte für erweiterte Speicheroptionen einzusetzen.
2 Die Gigabit-Ethernet-Ports unterstützen Datenübertragungsraten von 10/100/1000 Mbps.
3 Der 3,5-mm-Audioausgang unterstützt keine Audioeingabe, einschließlich Mikrofoneingabe von Headset-Geräten.
- Reinigen Sie regelmäßig die Ein-/Ausgangsanschlüsse, um Staubansammlungen zu vermeiden.

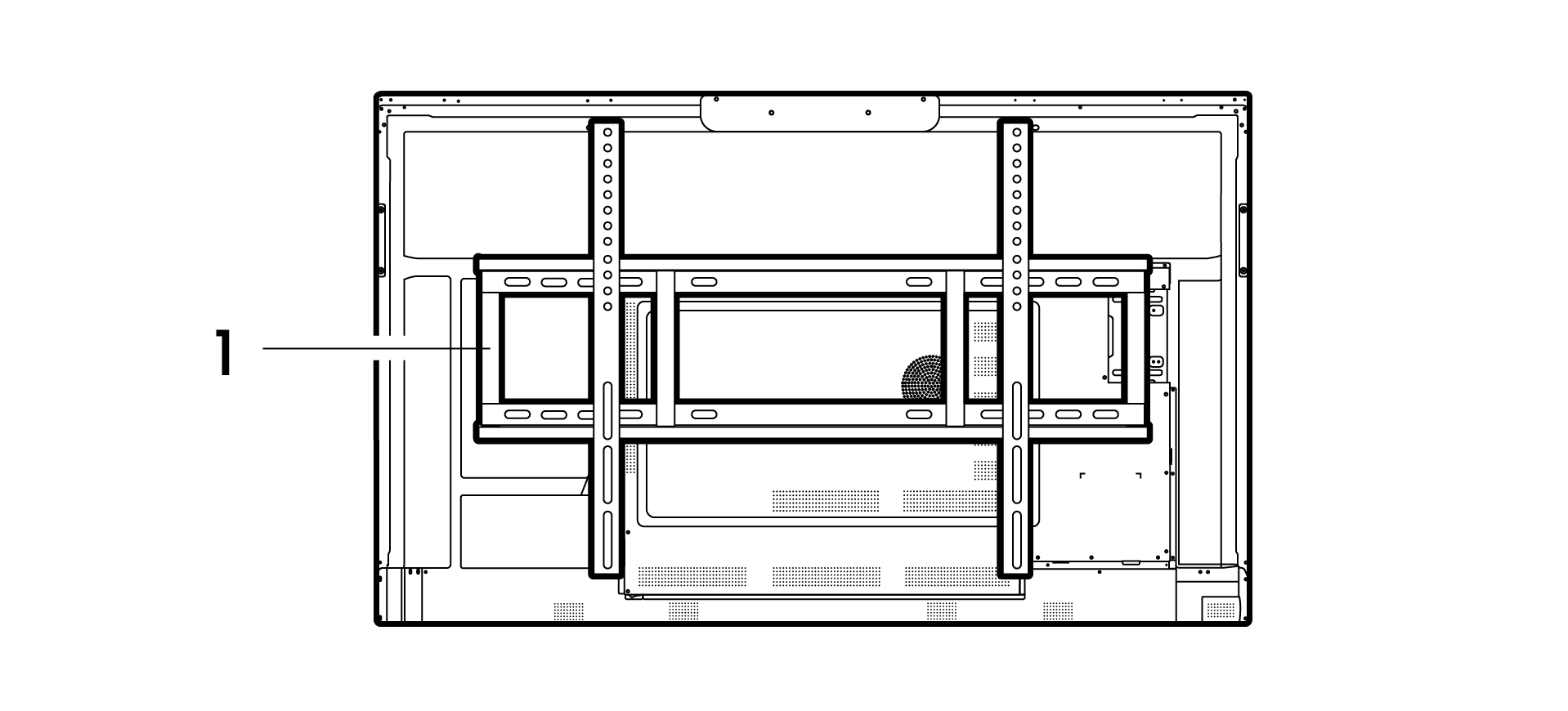

Rückseite
- Wandhalterung (vorgängig montiert)

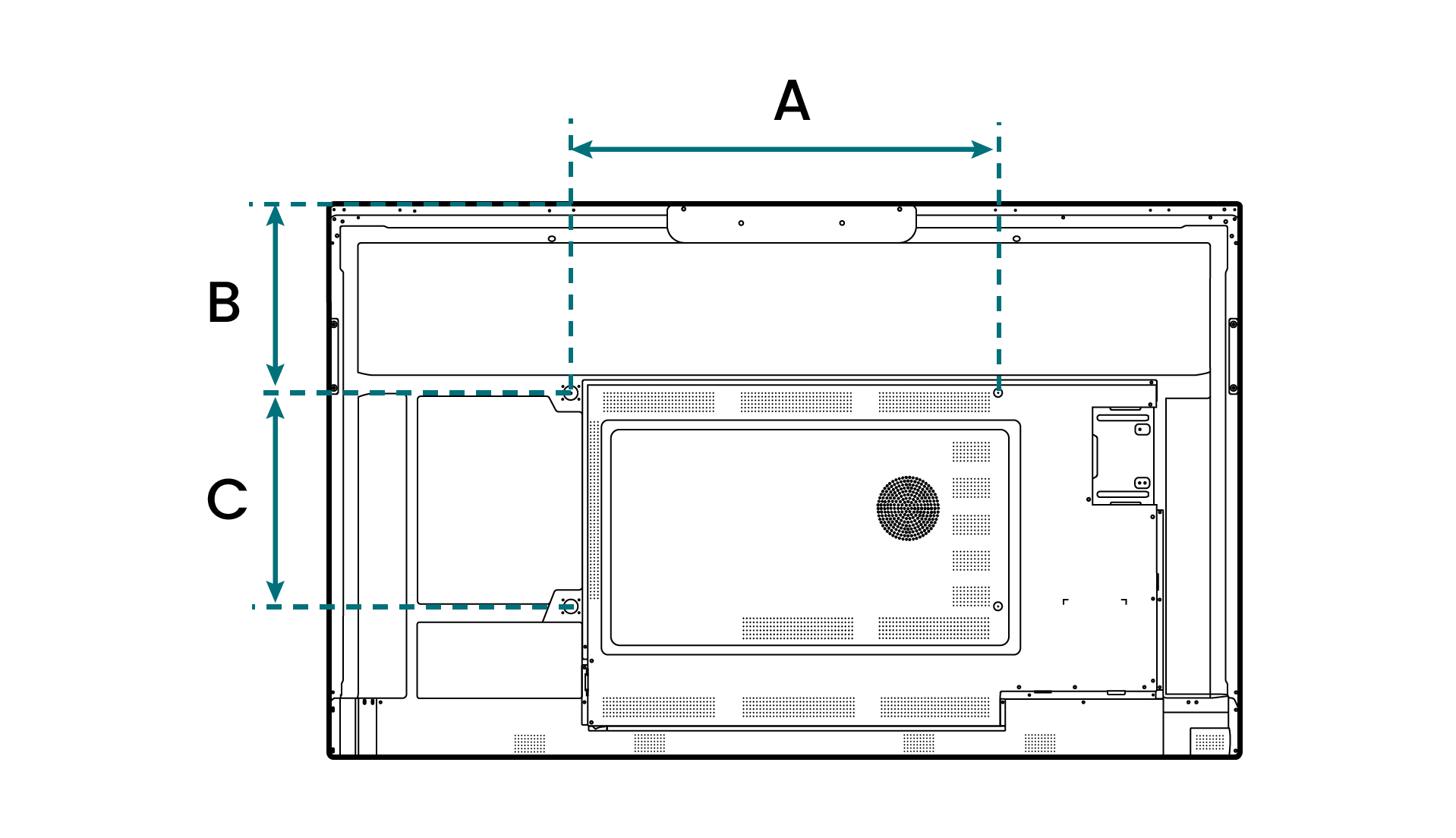

VESA-Spezifikationen
Schraubengröße: M8 × 25L
Abmessung
65"
75"
86"
A
600 mm
800 mm
800 mm
B
257.8 mm
355.5 mm
326 mm
C
400 mm
400 mm
600 mm
Installationsanforderungen
Kategorie
Element
Umgebung
- Raumtemperatur: 0 bis 40 ˚C (32 bis 104˚F)
- Nicht kondensierende relative Luftfeuchtigkeit: 20 bis 80 %
- Ebene, antistatische Oberfläche ohne direkte Sonneneinstrahlung, Flüssigkeiten oder Chemikalien
Hardware und Peripheriegeräte
Wireless-USB-Adapter und/oder Ethernet-Kabel
Werkzeuge
- Schere
- Kreuzschlitzschraubendreher
- Polsterung
- Antistatik-Armband
Display einrichten
- Stellen Sie das Display in einer Umgebung auf, die die Anforderungen erfüllt.
Weitere Informationen finden Sie unter Installationsanforderungen. - Fügen Sie das Display zu DMS hinzu.
Weitere Informationen finden Sie unter Hinzufügen des Displays zu DMS. - Packen Sie das Display aus.
Weitere Informationen finden Sie unter Auspacken. - Montieren Sie das Display.
Weitere Informationen finden Sie unter Montage. - Installieren Sie weiteres Zubehör und Peripheriegeräte.
Weitere Informationen finden Sie in den folgenden Themen:
- Adapter
- Externe PCs - Schließen Sie das Netzkabel und alle zutreffenden Kabel an.
- Schalten Sie das Display ein.
Weitere Informationen finden Sie unter Einschalten des Displays. - Richten Sie den BenQ Launcher ein.
Weitere Informationen finden Sie unter BenQ Launcher einrichten. - Binden Sie das Display an AMS.
Weitere Informationen finden Sie unter Anzeige an AMS binden.
