Comportamento LED
Questo capitolo descrive le operazioni di base del display.
Interruttore di accensione
Stato LED
Stato schermo
Descrizione
Attivo
Il display è acceso e attivo.
In sospensione
Il display è acceso e in modalità sospensione.
Spento
Il display è spento, collegato a una fonte di alimentazione e l'interruttore di accensione è attivo.
Interruttore di accensione disattivo
L'interruttore di accensione è disattivo oppure il display non è collegato a una fonte di alimentazione.
Operazioni
Operazione
Azione utente
Risultato
Accensione
Premere il pulsante mentre il Display è spento.
Lo schermo si accende.
Sospensione
Premere il pulsante mentre il display è acceso e attivo.
Il display entra in modalità sospensione.
Riattivazione
Premere il pulsante mentre il display è in modalità sospensione.
Il display si riattiva.
Modalità spegnimento
Tieni premuto il pulsante di accensione per 3 secondi.
Appare un timer di conto alla rovescia e il display si spegne in 3 secondi.
Modalità spegnimento forzato
Importante
Utilizzare questo metodo solo se il display non risponde.
Tenere premuto il tasto di accensione per 10 secondi.
Se non funziona, utilizzare l'interruttore di accensione in basso al display.
Il display si spegne.
Interfaccia utente

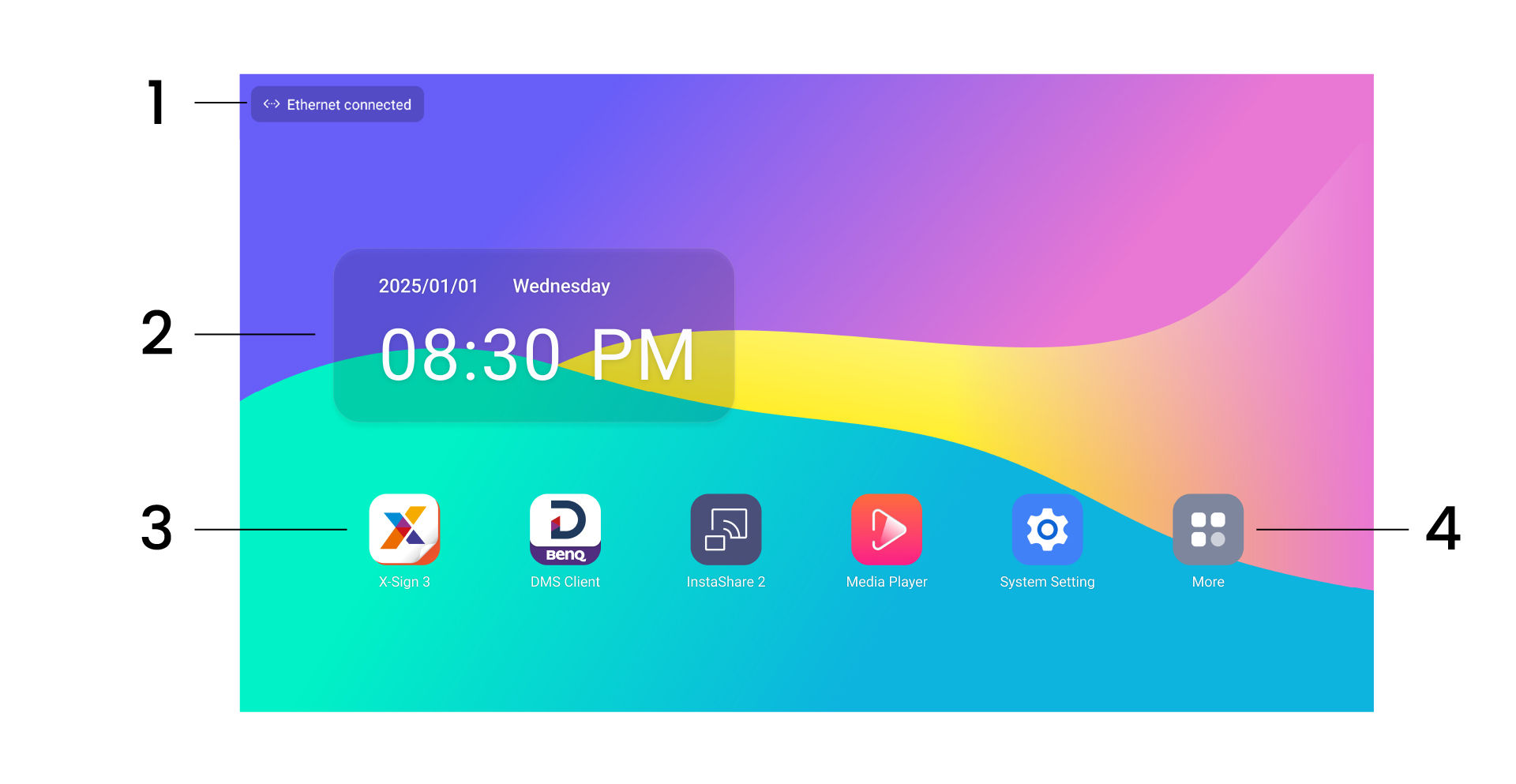

Schermata principale
La smart signage ST04 fornisce agli utenti accesso diretto a file e applicazioni BenQ dalla schermata principale, senza necessità di login. La schermata principale mostra tre componenti principali:
- Stato connessione di rete
- In caso di problemi di connessione a internet, vedere Collegamento a internet.
- Data e ora
- Applicazioni
- Per le BenQ App disponibili, vedere BenQ App Store.
- Per la visualizzazione di contenuti multimediali, vedere Lettori multimediali.
- Per i dettagli sulle impostazioni del Display, vedere Impostazioni.
- Altro
Seleziona Altroper visualizzare tutte le applicazioni sulla smart signage.
Modifica dello sfondo
1. Selezionare Altro
2. Scorrere verso il basso e trovare Wallpaper.
3. Selezionare un'immagine di sfondo.
Note
L'elenco delle immagini viene visualizzato solo quando ci sono file immagine salvati sul display o su un dispositivo USB collegato.
4. Seleziona Imposta sfondo per salvare le modifiche.

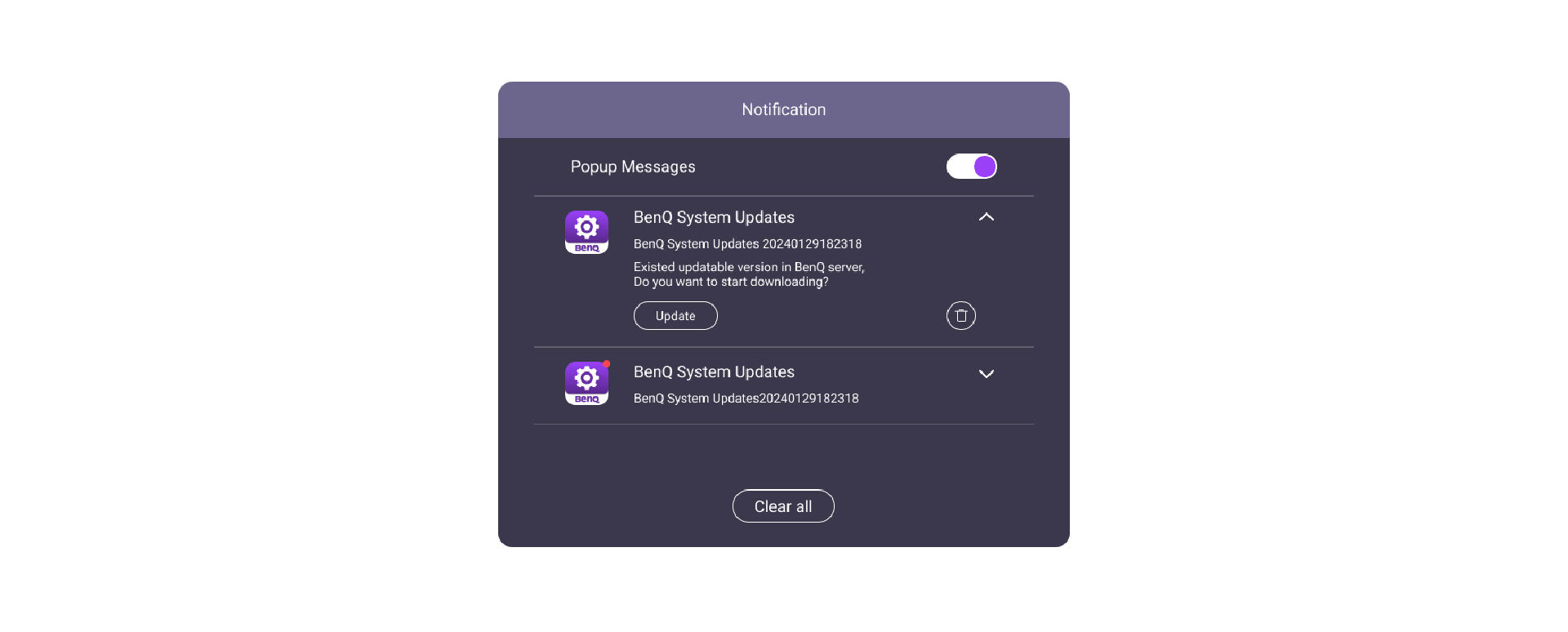

Gestione delle notifiche
Il digital signage smart riceve automaticamente gli ultimi aggiornamenti del firmware e delle applicazioni non appena è connesso a Internet.
Elemento UI
Descrizione
Messaggi popup
Attiva/Disattiva notifiche popup.
Mostra/Nascondi i dettagli dell'aggiornamento.
Aggiornamento
Seleziona questa opzione per scaricare e installare l'aggiornamento.
Attenzione
- L'aggiornamento del firmware richiede il riavvio del sistema. Assicurati di salvare tutti i dati importanti prima di procedere.
- Il processo di aggiornamento può richiedere alcuni minuti. Assicurati che non ci siano interruzioni. Non spegnere il dispositivo e non scollegare la connessione a Internet per evitare danni permanenti al display.
Seleziona questa opzione per eliminare la notifica.
Cancella tutto
Selezionare questa opzione per cancellare tutte le notifiche.
Suggerimento
Nel caso in cui un aggiornamento venga eliminato dall'elenco, può essere comunque installato tramite il menu Impostazioni. Per maggiori dettagli, vedere Aggiornamento del firmware.
Connessioni
La smart signage dispone di diverse porte che possono essere utilizzate per l'input e l'output di dati e media.

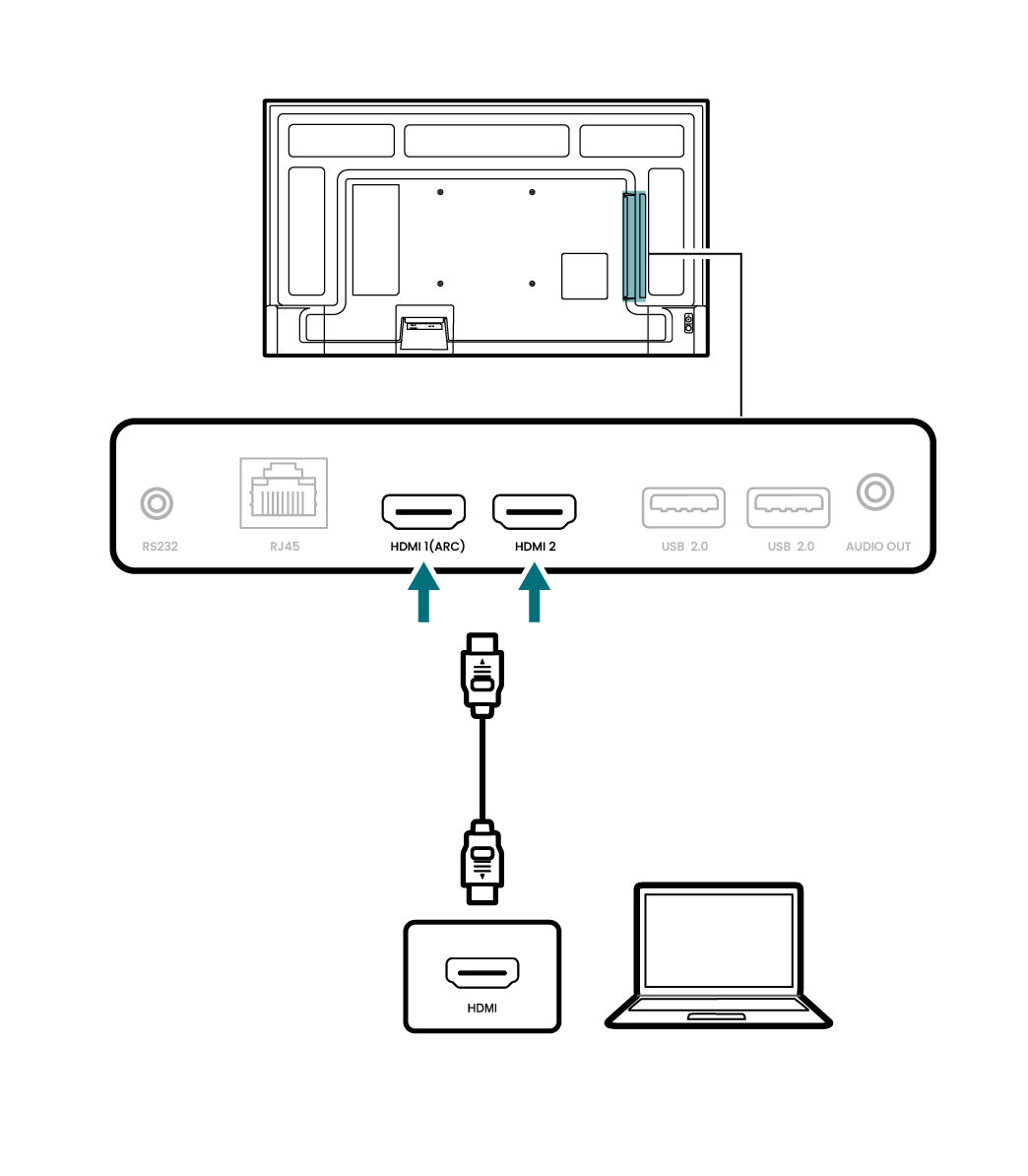

Connessione video
Collega il dispositivo di ingresso a una delle porte HDMI sul pannello sinistro.

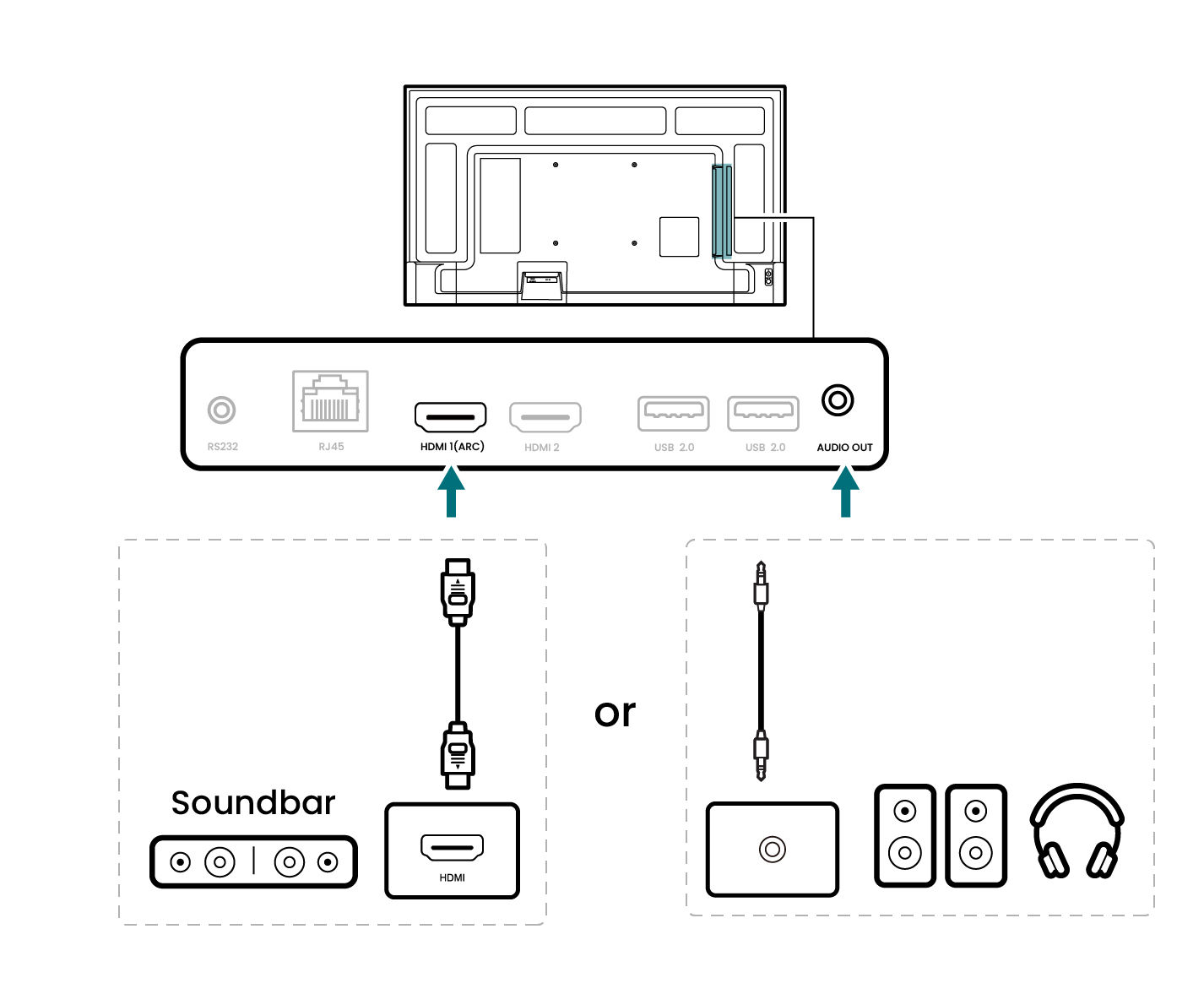

Collegamento audio
Utilizza uno dei metodi seguenti per stabilire la tua connessione audio:
Connessione
Configurazione
HDMI 1 (ARC)
- Collega una soundbar alla porta HDMI 1 (ARC) sul pannello sinistro per trasmettere l'audio dal display all'altoparlante esterno.
- Vai su Display > Impostazioni avanzate e assicurati che HDMI CEC e HDMI ARC siano attivati. Per i dettagli, vedi Impostazioni Display.
Presa uscita audio 3,5 mm
Collegare il dispositivo di uscita audio alla presa 3,5 mm uscita audio sul pannello sinistro.

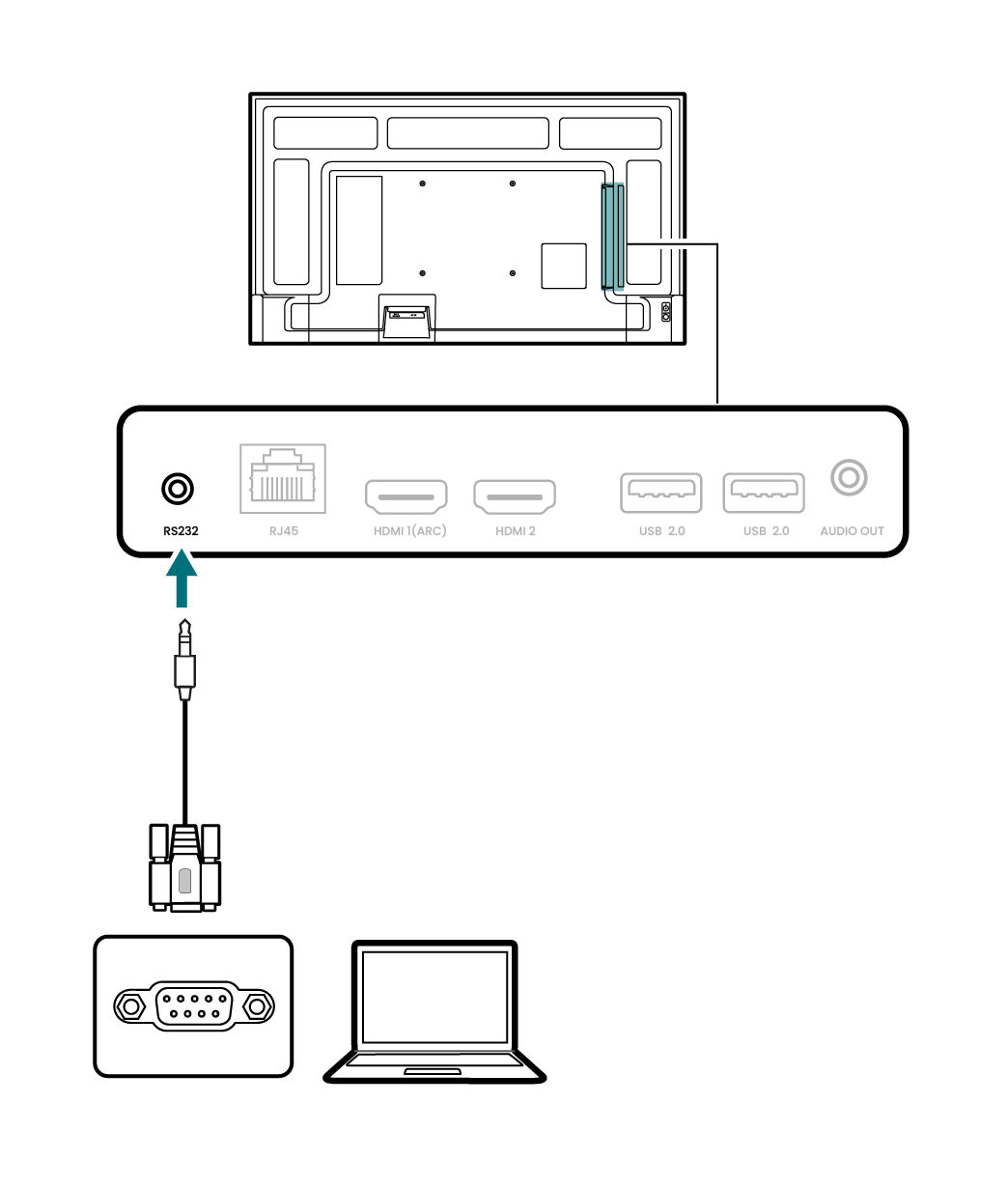

Gestione dispositivi
Collega la console di gestione utilizzando la porta RS-232 sul pannello sinistro. Questa connessione consente agli amministratori di configurare le impostazioni del Display con il proprio laptop o con la console di gestione locale.

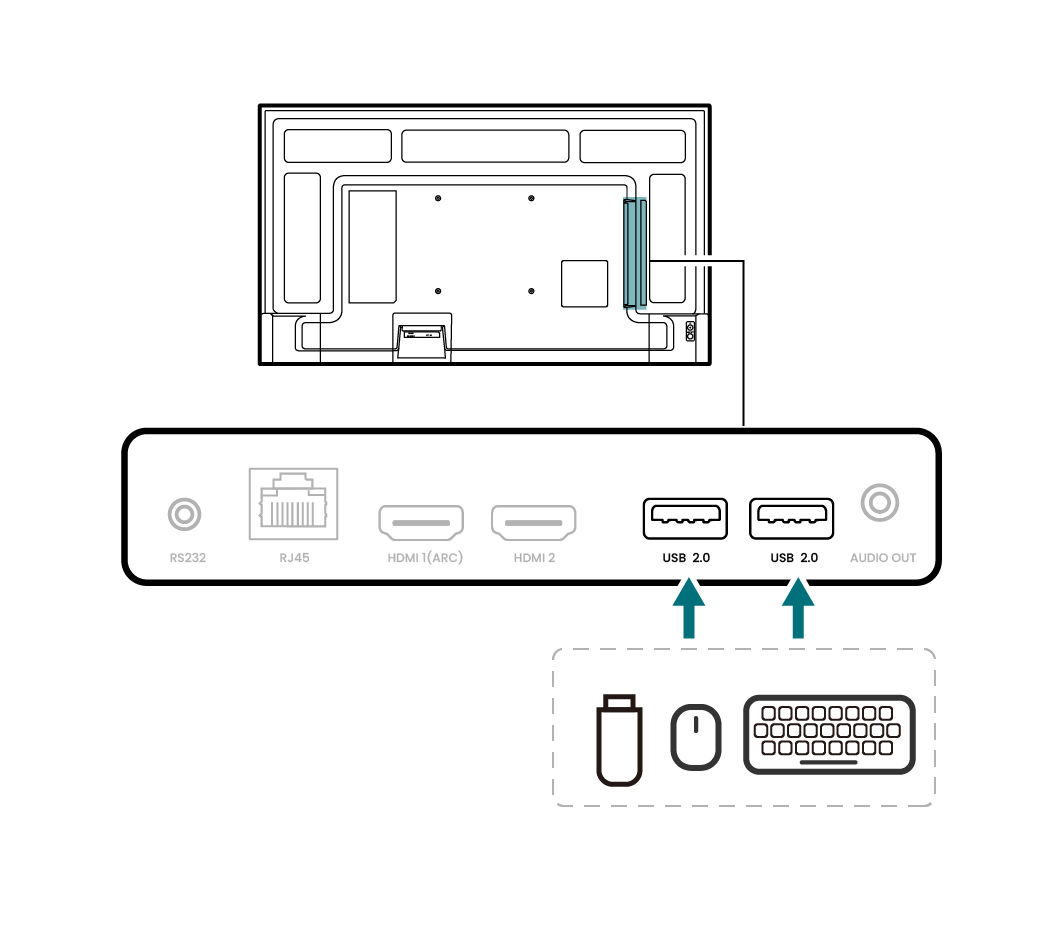

Connessione USB
Collegare i dispositivi USB alle porte USB 2.0 sul pannello sinistro.
Note
Quando si collegano dispositivi a una qualsiasi delle porte USB del display, assicurarsi di quanto segue:
- Usare un cavo di prolunga USB quando si collegano dongle o chiavette USB di grandi dimensioni. La lunghezza consigliata è inferiore a 5 m (16,4 ft) per gli slot USB 2.0.
- La smart signage limita il numero di connessioni USB. Se tutti gli slot USB sono occupati e un hub USB è collegato al display, non verranno riconosciuti nuovi dispositivi USB.
- L'uso simultaneo di due dispositivi USB 1.1 potrebbe impedire il corretto funzionamento del sistema.

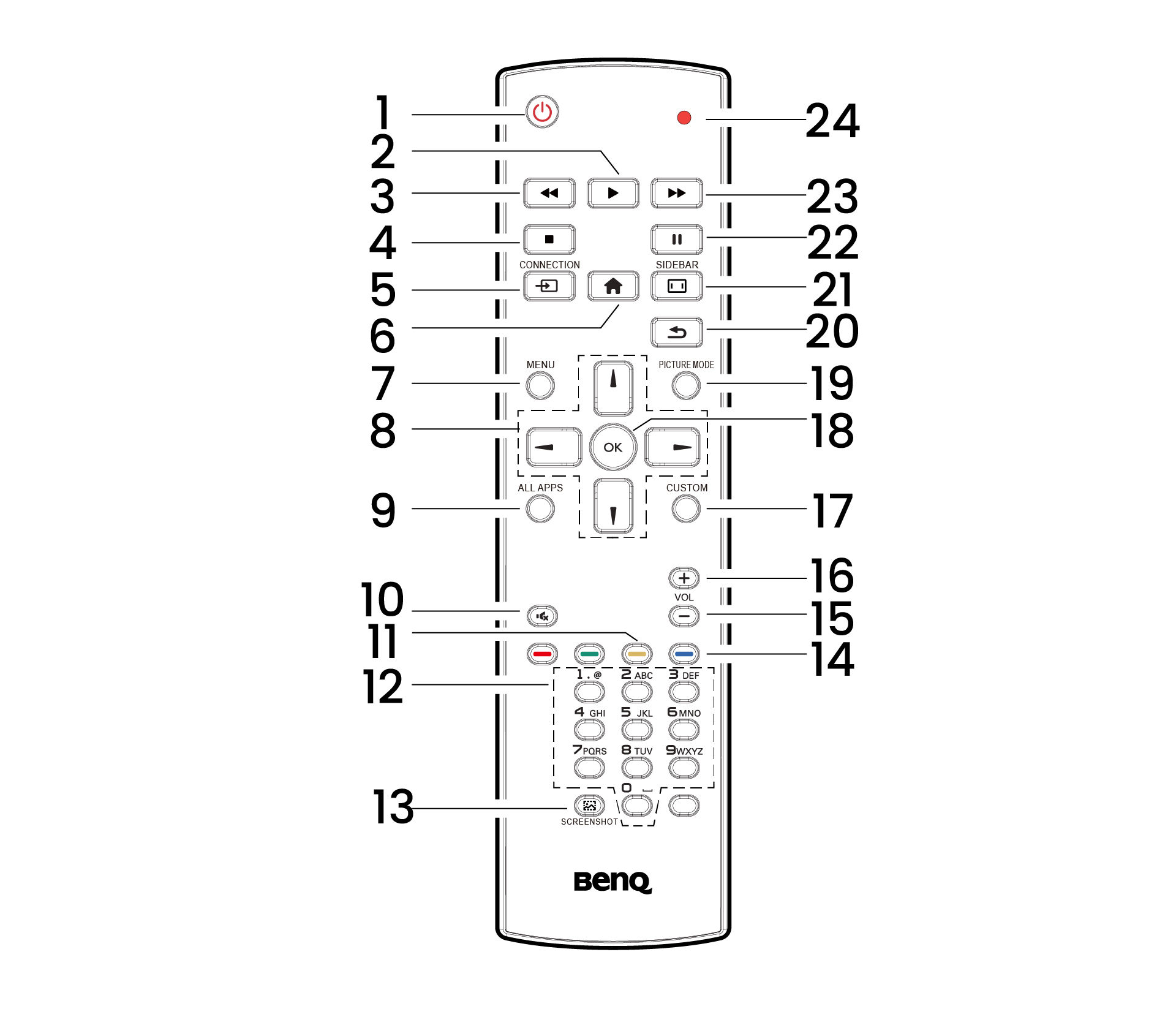

Telecomando
- Pulsante di accensione
- Pulsante play
- Pulsante precedente
- Pulsante stop
- Pulsante di connessione
- Pulsante home
- Pulsante menu
- Pulsanti direzionali
- Pulsante tutte le app
- Pulsante disattiva audio
- Pulsante schermata di blocco
- Pulsanti numerici
- Pulsante screenshot
- Pulsante schermata vuota*
- Pulsante volume giù
- Pulsante volume su
- Pulsante personalizzato
Apre l'app designata. L'app predefinita è InstaShare 2. - Pulsante OK
- Pulsante Mod Immagine
- Pulsante ritorno
- Pulsante barra laterale
- Pulsante pausa
- Pulsante avanti
- LED di stato
Note
* Il comportamento del pulsante per lo schermo vuoto può essere configurato nel menu impostazioni Display. Per dettagli, vedere Configurazione impostazione schermo vuoto da telecomando.

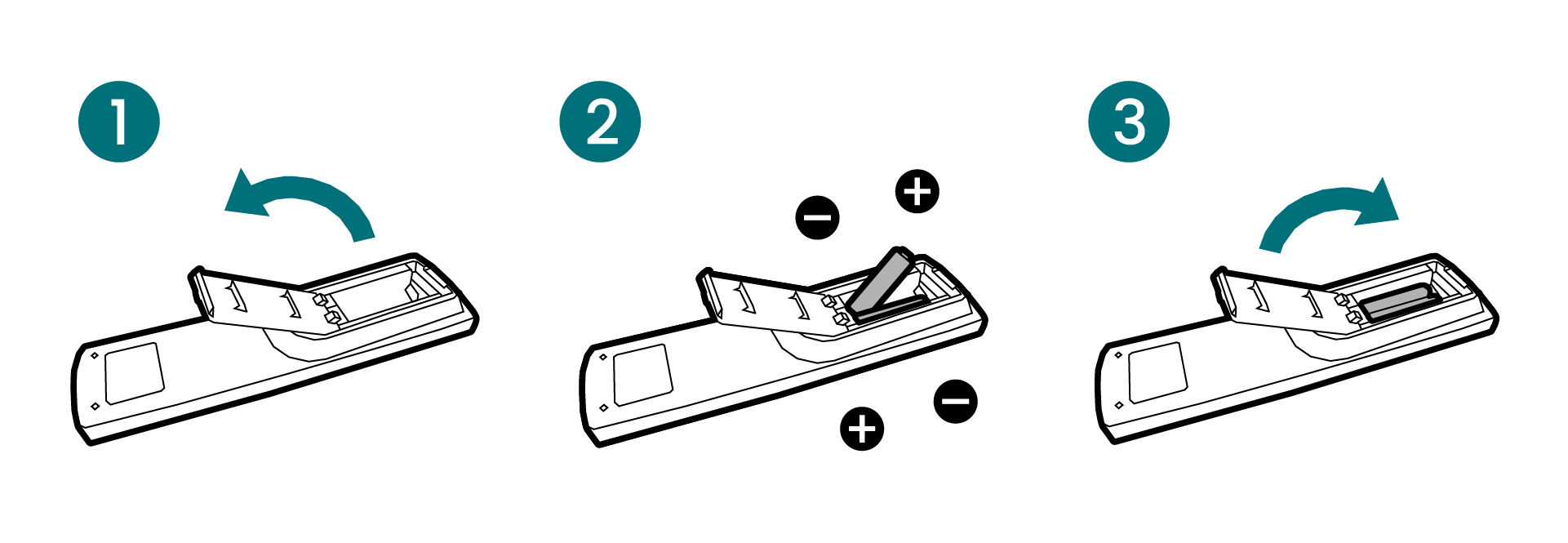

Installazione batterie telecomando
- Aprire il vano batterie del telecomando.
- Inserire le batterie, assicurandosi che i poli positivo e negativo siano posizionati nella direzione corretta.
- Riposizionare il coperchio.

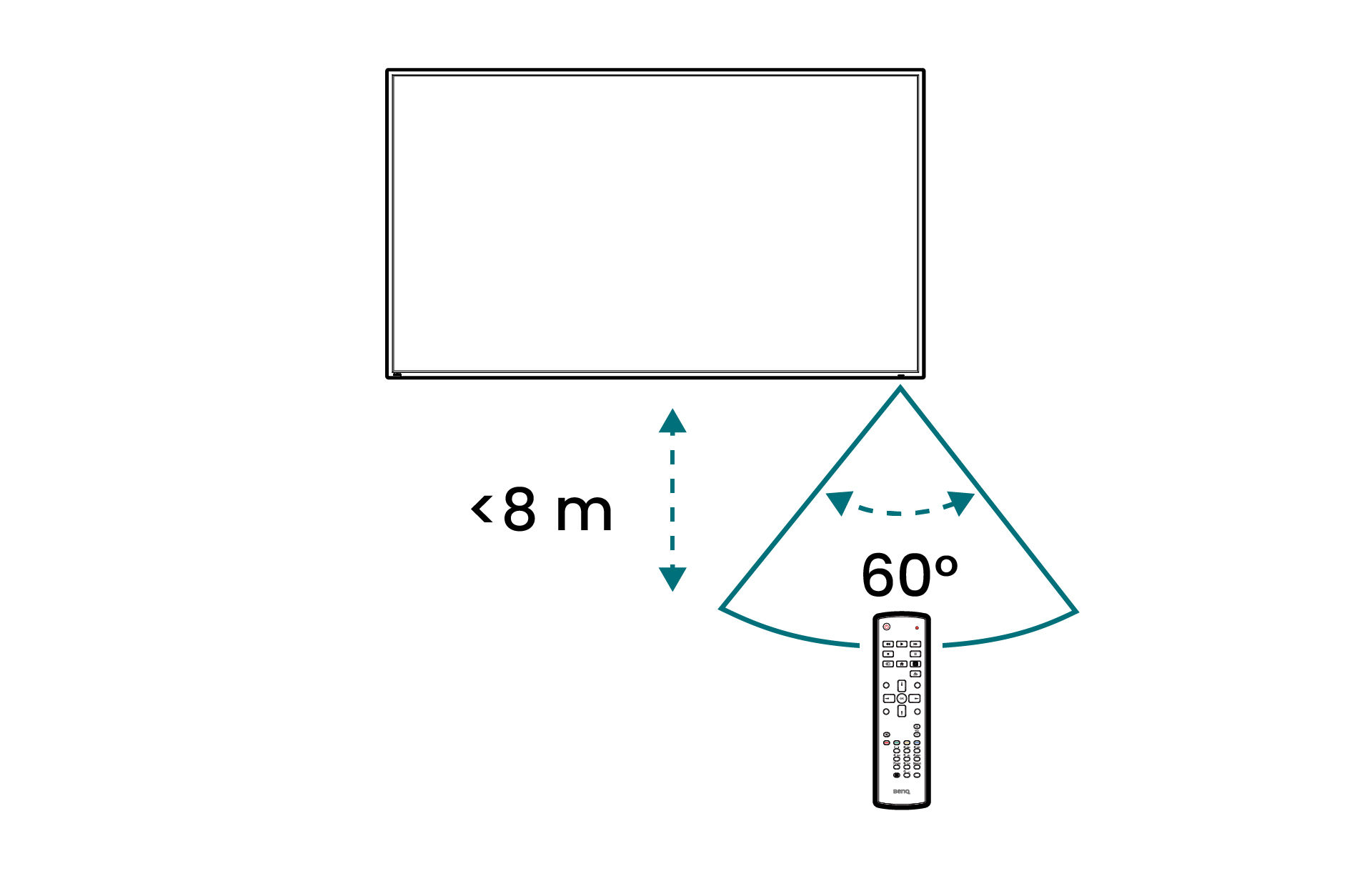

Linee guida per l’utilizzo
- Tenere il telecomando sempre al fresco e asciutto. Una prolungata esposizione al calore diretto e all'umidità può causarne il malfunzionamento.
Le seguenti linee guida sono valide solo quando si utilizza il sensore IR. - Tenere il sensore IR lontano dalla luce diretta del sole o da fonti luminose intense poiché potrebbero interferire con il segnale del telecomando. Regola l'illuminazione della stanza o la posizione del display per garantire una corretta comunicazione con il sensore IR.
- La distanza massima del telecomando dal sensore IR è di 8 m (26,2 ft).
- Il telecomando deve rimanere all'interno dell'angolo orizzontale di 60 gradi e dell'angolo verticale di 30 gradi per garantire una trasmissione corretta al sensore IR.
