Jak korekce lichoběžníkového zkreslení upravuje zkreslený obraz?

Jen málo problémů při projekci je tak rušivých jako efekt lichoběžníkového zkreslení, kdy se obraz zobrazuje jako zkreslený lichoběžník místo ostře řezaného obdélníku. K tomuto zkreslení dochází, když objektiv projektoru není dokonale vyrovnán s povrchem, na který promítáte, a k jeho opravě je nutná korekce lichoběžníkového zkreslení. Co kdysi znamenalo zdlouhavé ruční nastavování, je nyní snazší díky moderním projektorům, z nichž většina je vybavena vestavěnou technologií 2D korekce lichoběžníkového zkreslení.

Podrobnější vysvětlení problému, popis technologie, která stojí za řešením, i návod, jak s projektorem dosáhnout dokonale čtvercového obrazu, najdete v dalším textu.

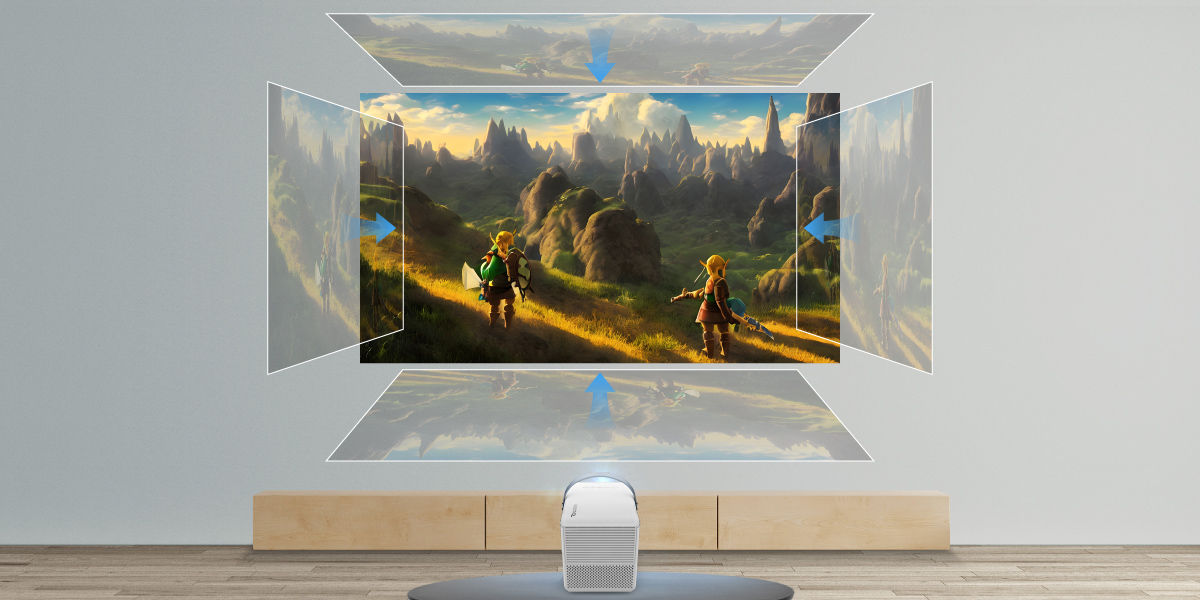

Korekce lichoběžníkového zkreslení upravuje digitální zkreslení podél svislé, vodorovné a rotační osy, aby kompenzovala nevyrovnaný objektiv. Tato lineární korekce zajišťuje perfektní vyrovnání pixelů, což vede k ostrému a jasnému obrazu, díky kterému bude váš filmový večer nebo speciální událost vypadat přesně tak úžasně, jak jste si je představovali.

Díky 2D korekci lichoběžníkového zkreslení a rotace je proces neuvěřitelně jednoduchý a intuitivní. Stačí upravit jeden okraj obrazu, dokud nebude odpovídat druhému, a lichoběžníkový efekt zmizí!

Korekce lichoběžníkového zkreslení je sice účinná, ale není zcela bez vedlejších účinků a ne všechny korekční technologie fungují stejně dobře. Zabudovaný software pracuje tak, že ořezává, zvětšuje a upravuje obraz, aby dosáhl správného zarovnání. Tento proces může vést k mírnému snížení kvality obrazu a v některých případech se mohou kolem promítaného obrazu vytvořit šedé okraje podobné stínu.

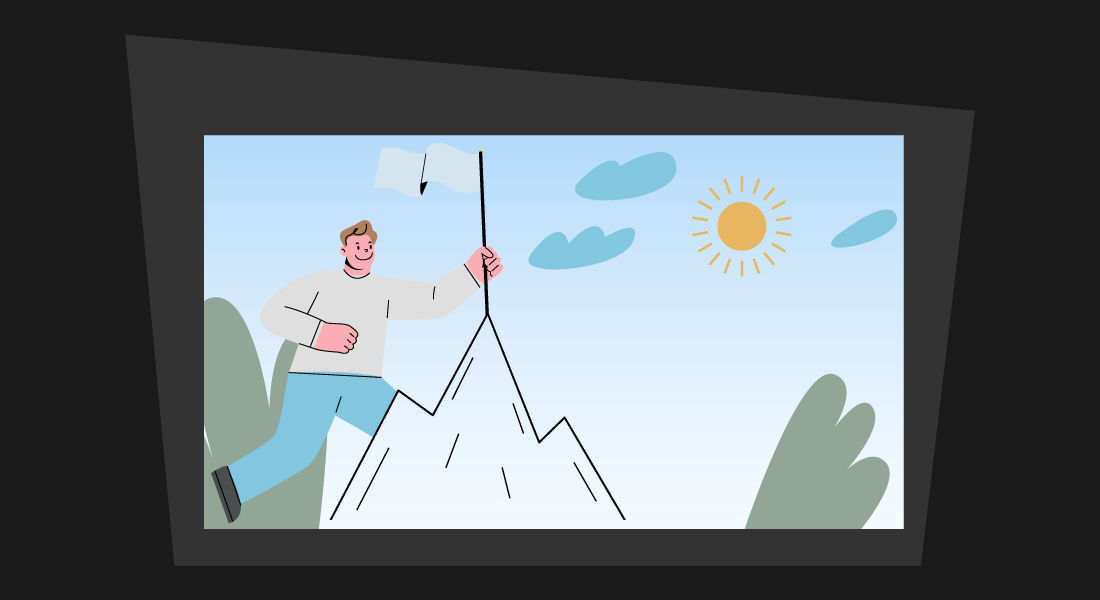

Šedý okraj se objevuje, protože během korekce lichoběžníkového zkreslení je původně lichoběžníkový obraz upraven do úhledného obdélníku. Aby se toho dosáhlo, musí být pixely na korigované straně zhuštěny do menšího prostoru. V důsledku toho projektor využívá pouze zlomek dostupného světla a pixelů na dané straně, což vede k mírnému snížení kvality obrazu.

Není třeba se obávat, tyto problémy nejsou chybou projektoru; jsou jednoduše důsledkem fungování softwaru. I s tímto potenciálním kompromisem zůstává korekce lichoběžníkového zkreslení nejlepším řešením pro dosažení konzistentně obdélníkového obrazu, zejména při boční projekci.

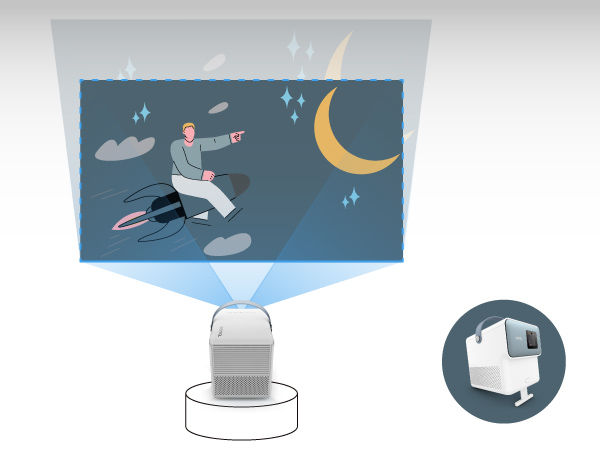

V reakci na nespokojenost se stávajícími technologiemi korekce lichoběžníkového zkreslení vyvinula společnost BenQ pokročilou funkci automatické korekce lichoběžníkového zkreslení, která využívá technologii Time-of-Flight (ToF). Tento inovativní přístup překonává standardní 2D korekci tím, že kombinuje ToF s přesnou kamerou BenQ a nabízí tak výjimečné vylepšení obrazu s neuvěřitelnou rychlostí. Technologie ToF umožňuje projektoru, aby měřil vzdálenosti a hloubky rychle a přesně, a navíc s minimální spotřebou energie. Jedná se o stejnou špičkovou technologii, která se používá v chytrých telefonech a noteboocích, kde vylepšuje interaktivní zážitky. Díky synergii technologie ToF a přesné kamery BenQ projektor automaticky upravuje promítaný obraz vždy, když ho přemístíte. Není třeba zdlouhavého ručního nastavování, vše probíhá plynule.
